Luxonis PoE Injector - EU

Der PoE Injector ist ein Injektor von Ubiquiti nach IEEE 802.3af, den Luxonis für alle OAK-PoE-Kameras empfiehlt. Er liefert 48 V DC bei 0,32 A, also 15 W, und speist die Energie in das Ethernet-Kabel ein: Die Kamera erhält Strom und Netzwerk über eine Leitung. Der Hersteller empfiehlt als Standardlösung einen PoE-Switch; mit dem Injektor bleibt ein vorhandener Switch ohne PoE in Betrieb - ein Injektor pro Kamera. Die Inbetriebnahme beschreibt der PoE-Leitfaden des Herstellers.

OAK-PoE-Kameras mit RVC2-Prozessor erfüllen laut Hersteller 802.3af, Klasse 3, vollständig und nutzen 1000BASE-T. Die Leistungsaufnahme nennt der Hersteller je Modell, z. B. bis 5,5 W für die OAK-D S2 PoE und bis 7,5 W für die OAK-D Pro PoE mit IR-Beleuchtung; ein 802.3af-Port liefert laut Luxonis-Dokumentation 12,95 W. Die Kameras unterstützen PoE Mode A und B. Der Leitfaden des Herstellers empfiehlt Ethernet-Kabel der Kategorie 5e oder höher und Längen bis 100 m; Kategorie 5 begrenzt die Verbindung auf 100 Mbit/s.

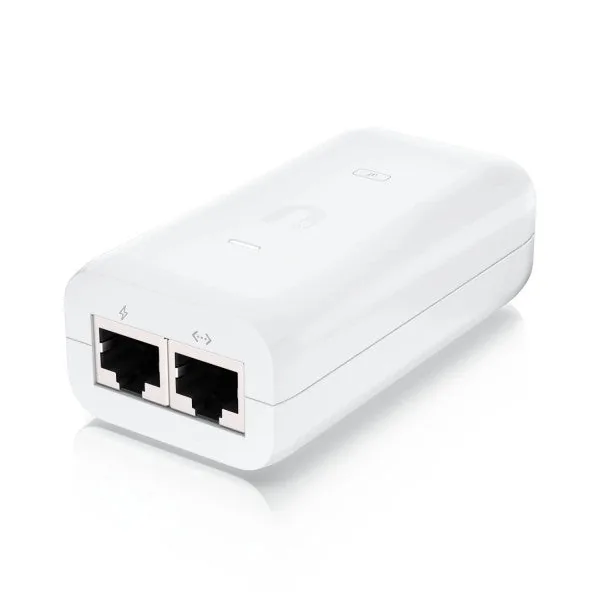

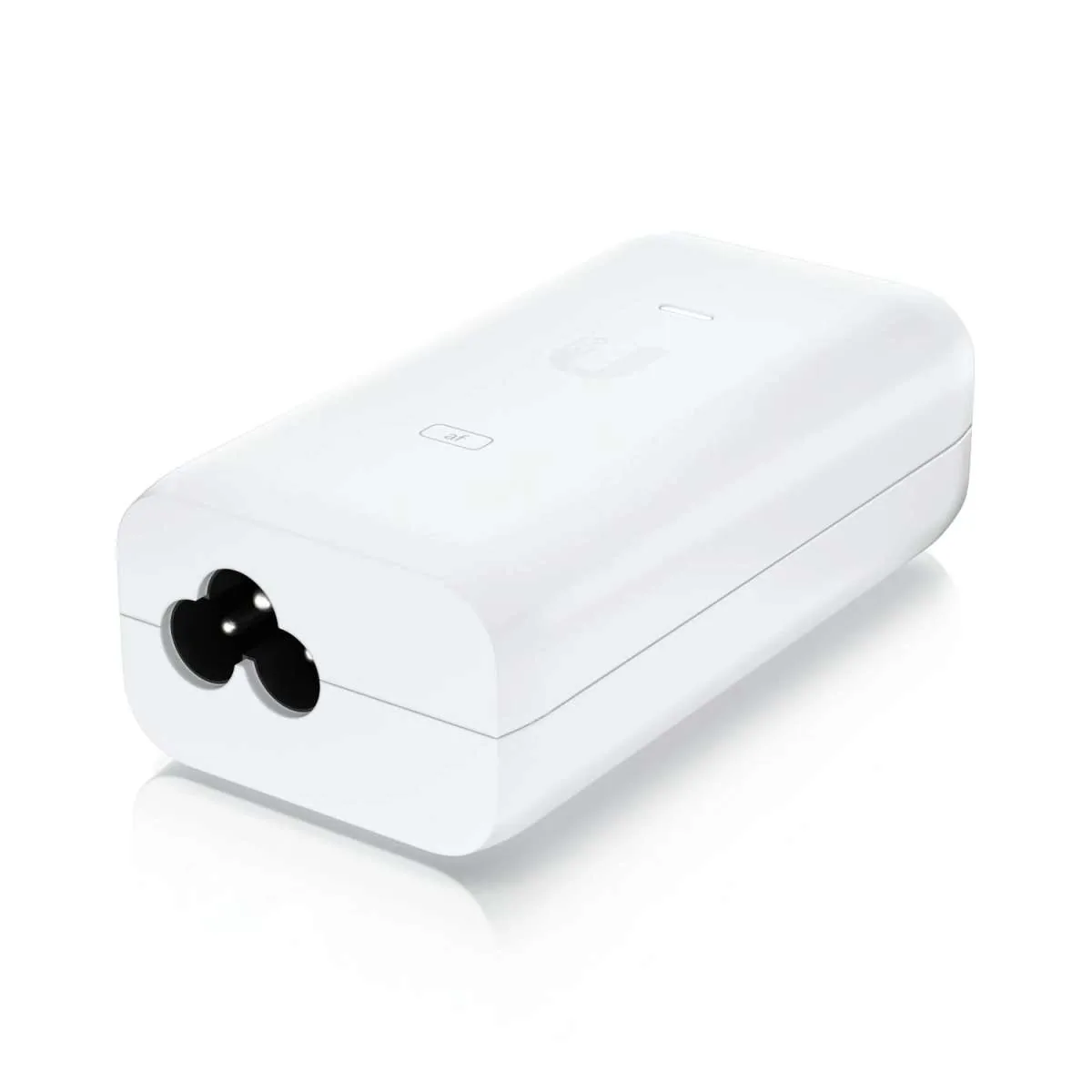

Der Injektor hat zwei RJ45-Buchsen - LAN-Eingang und PoE-Ausgang zur Kamera - sowie eine Buchse für das Netzkabel (Herstellerfotos). Kameras mit industriellem M12-Anschluss (OAK-D S2 PoE, OAK-D Pro PoE, OAK-D W PoE, OAK-D Pro W PoE) haben ein M12/RJ45-Kabel von 2 m im Lieferumfang, das direkt in den PoE-Ausgang passt; OAK-D PoE, OAK-1 PoE und OAK-1 W PoE haben eine RJ45-Buchse. Ohne DHCP-Server nimmt die Kamera die Adresse 169.254.1.222 an und läuft so auch in einem kleinen Labornetz.
