Inspire Robots Kugelgelenk AMI-LA-BR-P30
AMI-LA-BR-P30 ist ein Kugelgelenk mit Lager und Durchgangsbohrung Ø3 mm, das auf die Schubstangenkupplung AMI-LA-ACR1-T30 eines Mikro-Linearaktuators von Inspire Robots aufgeschraubt wird. Es überträgt die Kraft des Aktuators auf einen Mechanismus mit nicht paralleler Achse und entlastet die Schubstange von Querkräften. Verkauf auf Anfrage.
Der Preis wird abhängig von Konfiguration und Lieferort individuell kalkuliert. Senden Sie uns Ihre Anforderungen. Wir erstellen ein passendes Angebot für Ihr Projekt.
Lieferzeit: ca. 10 Tage ab Auftragsbestätigung.
Produktbeschreibung
Das Kugelgelenk wird in zwei Schritten am vorderen Ende der Schubstange montiert: Zuerst wird die Kupplung T30 mit dem Zapfen M3-6g in das M3-Gewinde der Schubstange geschraubt, darauf das Gelenk. Der Kopf mit 5,15 mm Radius und 7,6 mm Breite trägt eine Kugel Ø5 mm mit Bohrung Ø3 mm für einen Bolzen; die Gesamtlänge beträgt 20,15 mm, ein Sechskant mit Schlüsselweite 6 mm erlaubt das Anziehen mit dem Schlüssel. Die Kugel lässt den Mechanismus gegenüber der Schubstangenachse auslenken, was bei Hebeln und bei Aktuatoren mit Kraftsensor zählt, deren Messung Querlasten verfälschen.
Der Hersteller verlangt den Einsatz des Gelenks ausschließlich mit der Kupplung T30 und gibt nicht an, ob die Kupplung im Lieferumfang ist; ebenso wenig nennt er Innengewinde (passt auf M3-6g des Zapfens T30), Werkstoff, Gewicht oder Tragfähigkeit. Die Querlast am Ende der Schubstange sollte 30 N (Hub 10, 16, 50 mm) bzw. 25 N (Hub 30 mm) nicht überschreiten. Die Maßzeichnung steht im mechanischen Handbuch der Aktuatoren.
Kompatibilität
Alle Aktuatoren der Serien LA, LAS, LAF und LASF über die Kupplung AMI-LA-ACR1-T30, die separat zu bestellen ist. Besonders nützlich bei den Serien LAF und LASF mit Kraftsensor, bei denen der Hersteller die Befestigung der Schubstange über ein Gelenklager empfiehlt.

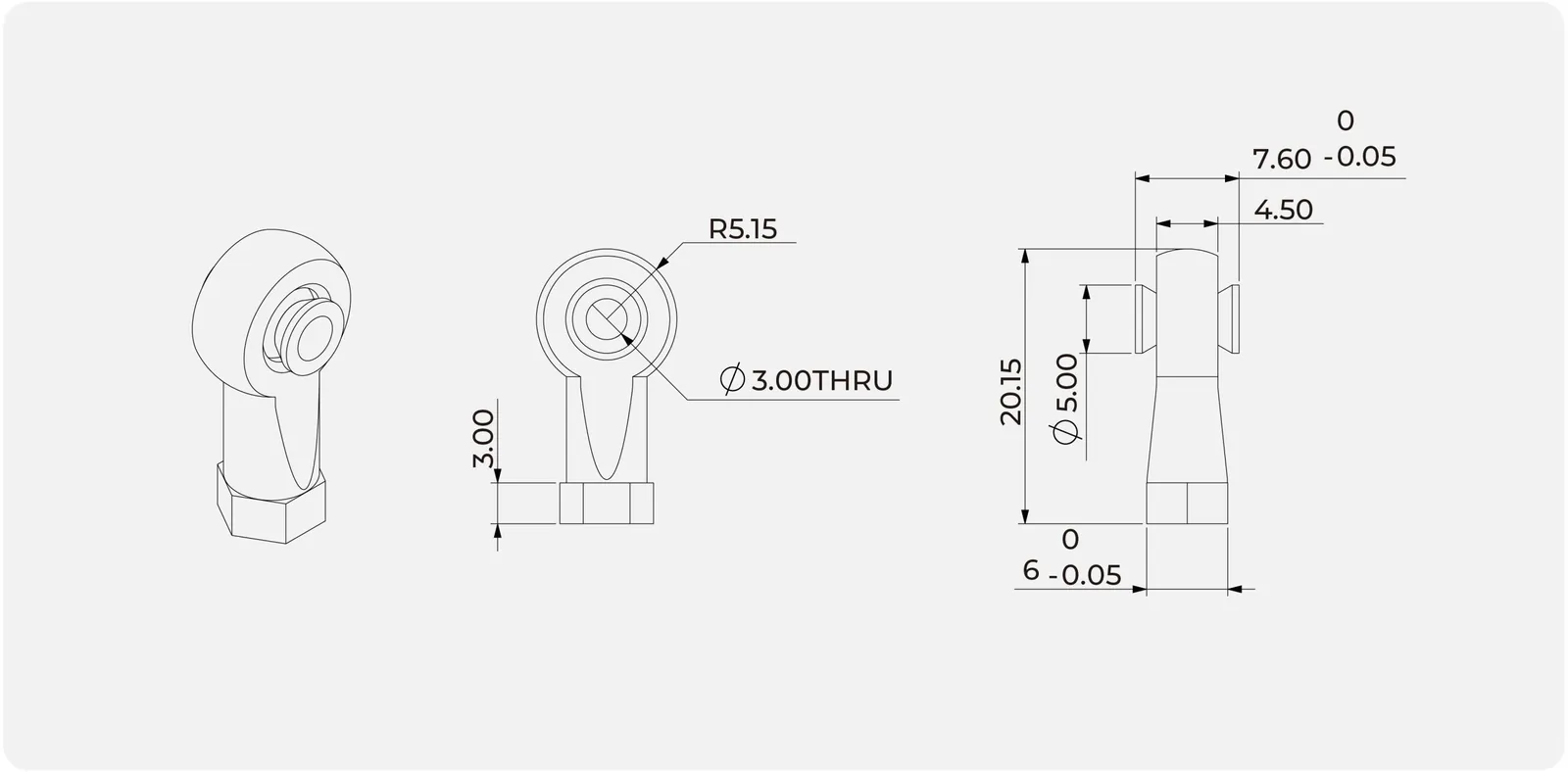

Aufbau und Komponenten
Spezifikation
| Typ | Kugelgelenk (Gelenkkopf) mit Durchgangsbohrung, auf die Schubstangenkupplung T30 aufgeschraubt |
| Modell | AMI-LA-BR-P30 |
| Durchgangsbohrung | Ø3 mm |
| Kugeldurchmesser | Ø5 mm (Ringbreite 4,5 mm) |
| Kopfbreite | 7,6 (0/-0,05) mm, Kopfradius R5,15 mm |
| Gesamtlänge | 20,15 mm |
| Schlüsselweite | 6 (0/-0,05) mm, Sechskant 3 mm hoch |
| Innengewinde | vom Hersteller nicht angegeben; passt auf den Zapfen M3-6g der Kupplung T30 |
| Erforderliche Kupplung | AMI-LA-ACR1-T30 (ob im Lieferumfang, gibt der Hersteller nicht an) |
| Max. Querlast der Schubstange | 30 N (Hub 10, 16 und 50 mm), 25 N (Hub 30 mm) am Ende der Schubstange |
| Kompatible Baureihen | LA, LAS, LAF, LASF (über die Kupplung T30) |
| Gehäusematerial | vom Hersteller nicht angegeben |
| Gewicht | vom Hersteller nicht angegeben |
Den Preis dieser Position kalkulieren wir individuell - er hängt von der Konfiguration ab. Senden Sie uns eine Anfrage, wir antworten in der Regel innerhalb eines Werktages.
Downloads
- Mikro-Linearaktuatoren - mechanisches Handbuch (EN, PDF)PDF des Herstellers
Maßzeichnung des Gelenks und Montageschema auf der Kupplung T30.
- Download Center von Inspire RobotsHerstellerseite
Handbücher des Herstellers.
Versand
Versand in der Herstellerverpackung aus dem Lager in Aachen; Gewicht und Maße der Sendung nennt der Hersteller nicht, wir geben sie im Angebot an.
Lieferzeit: ca. 10 Tage ab Auftragsbestätigung. Den verbindlichen Termin nennen wir in der Auftragsbestätigung.
