Inspire Robots LAF10 - mikro-linearaktuatoren Inspire Robots, Hauptansicht
Mikro-Linearaktuatoren · Inspire Robots

Inspire Robots LAF10

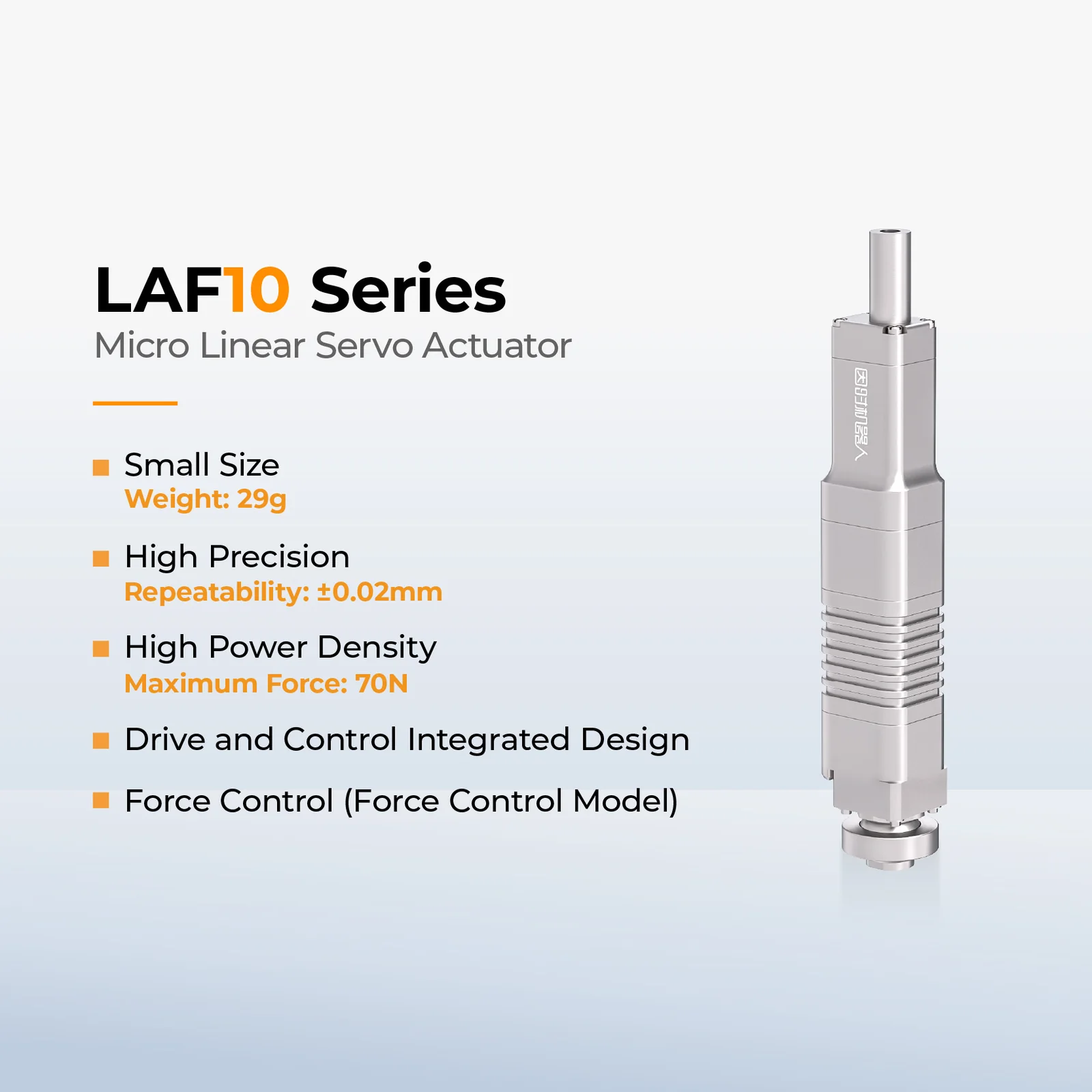

LAF10 ist ein Mikro-Linearaktuator von Inspire Robots der Serie LAF mit 10 mm Hub und 29 g Gewicht: Kraft bis 70 N, Geschwindigkeit bis 50 mm/s, Wiederholgenauigkeit ±0,02 mm, integrierter Kraftsensor von -100 bis +100 N. Verkauf auf Anfrage, individuelles Angebot.

Individuelles Angebot
Preis auf Anfrage
Produkt anfragen

Der Preis wird abhängig von Konfiguration und Lieferort individuell kalkuliert. Senden Sie uns Ihre Anforderungen. Wir erstellen ein passendes Angebot für Ihr Projekt.

Lieferzeit: ca. 10 Tage ab Auftragsbestätigung.

10 mm
Hub
70 N
Max. Kraft
50 mm/s
Max. Geschwindigkeit

Produkt­be­schreibung

Die Serie LAF ist die schlanke Serie LA mit integriertem Kraftsensor samt Signalerfassung und Filterung: Der Regler misst in Echtzeit die Kraft an der Schubstange im Bereich von -100 bis +100 N mit 1 N Auflösung und schließt den Regelkreis für Druck- und Zugkraft. Neben Positionierung und Geschwindigkeitsmodus hat der Aktuator einen Kraftmodus, in dem er die Sollkraft hält, und einen Modus Geschwindigkeit + Kraft, in dem er beim Überschreiten der Kraftschwelle stoppt: die Grundlage für vorsichtiges Greifen und Andrücken mit kontrollierter Kraft. Aufbau und Querschnitt von 10,8 x 13,2 mm entsprechen der Serie LA, das Gewicht ist einige Gramm höher.

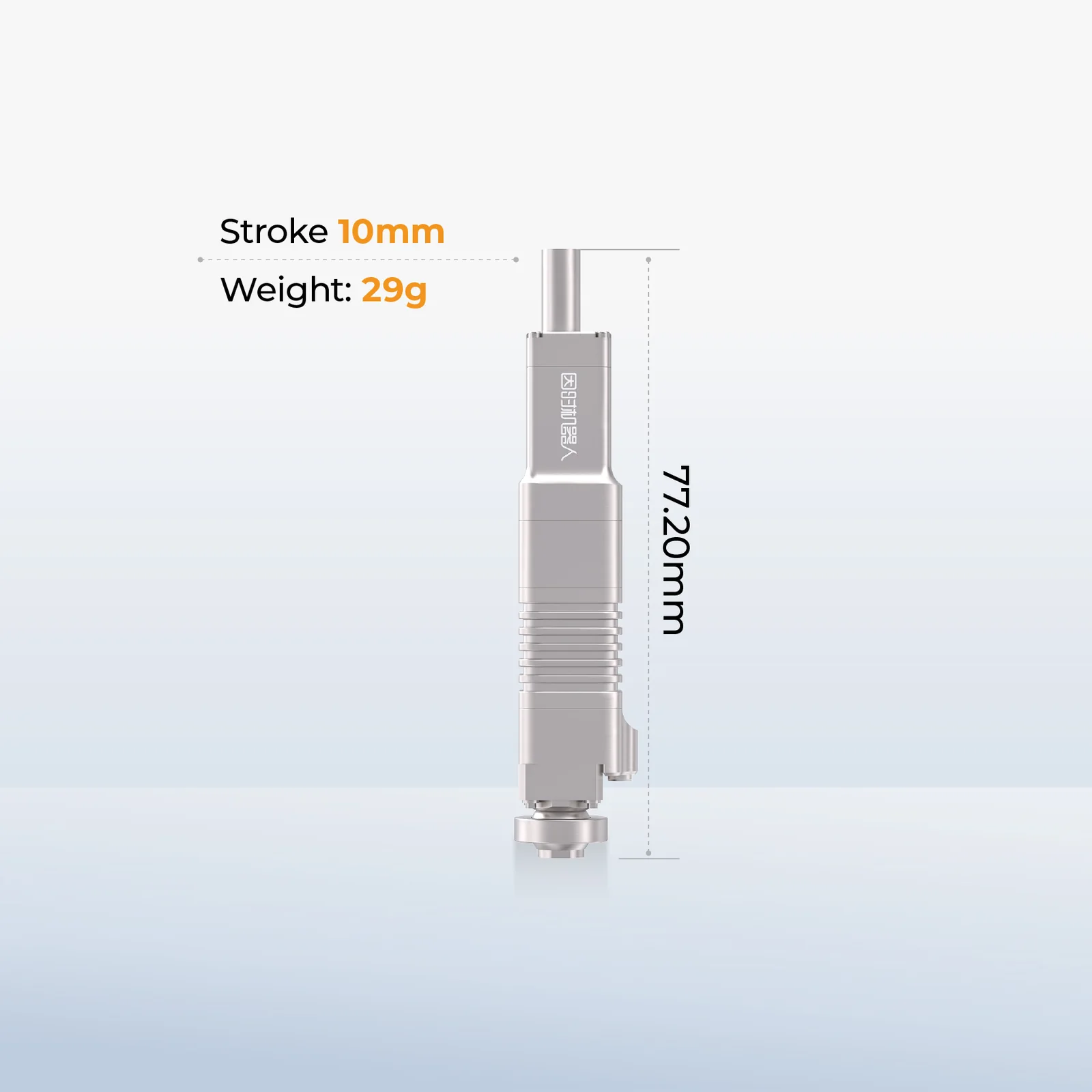

Das Modell LAF10 hat 10 mm Hub, eine Gesamtlänge von 77,2 mm bei ausgefahrener Schubstange (67,2 mm eingefahren) und wiegt 29 g. Der Hersteller bietet dieses Modell in 2 Geschwindigkeitsstufen an, also Übersetzungsvarianten, die Teil des Modellcodes sind (z. B. LAF10-02): Stufe 02: Maximalkraft 70 N, Blockierkraft 100 N, Selbsthemmung 100 N, 18 mm/s im Leerlauf und 8 mm/s unter Volllast; Stufe 07: Maximalkraft 42 N, Blockierkraft 60 N, Selbsthemmung 50 N, 50 mm/s im Leerlauf und 21 mm/s unter Volllast. Eine höhere Stufe bedeutet schnellere Bewegung bei geringerer Kraft. Versorgung 8 V DC ±10 %, Ruhestrom 0,05 A, Spitzenstrom 2 A; Wiederholgenauigkeit ±0,02 mm, Betrieb bei von -10 bis +60 °C, Gehäuse in Schutzart IP40. Der integrierte Kraftsensor misst im Bereich von -100 bis +100 N mit einer Auflösung von 1 N.

Die Ansteuerung erfolgt über eine serielle LVTTL-Schnittstelle mit 3,3 V (921 600 Bit/s, Adressierung von bis zu 254 Aktuatoren an einem Bus), ein PWM-Signal mit 50 oder 333 Hz oder RS485, je nach Steckerausführung; die Position wird in 2000 Schritten pro Hub vorgegeben, und der Regler kennt die Betriebsarten: Positionierung, Folgebetrieb (Servo), Geschwindigkeitsmodus, Kraftmodus, Spannungsmodus, Modus Geschwindigkeit + Kraft (Stopp bei Überschreiten der Sollkraft). Laut FAQ des Herstellers sollte die LVTTL-Leitung 50 cm nicht überschreiten, längere Verbindungen laufen über RS485 (Modbus RTU über den Konverter AED-LA-92-12). Schutzfunktionen: Überstromschutz 300-1500 mA (einstellbar), Übertemperaturschutz 80 °C mit Rückkehr bei 60 °C, Fehlerquittierung per Befehl. Hinten am Aktuator sitzt ein Außengewinde mit werkseitig montiertem sphärischem Gleitlager Ø12 mm: Es lässt das Gehäuse leicht auslenken und schützt den Kraftsensor vor Querlasten. Der Hersteller empfiehlt eine Linearführung vor der Schubstange und 0,2-0,5 mm Spiel bei der Gehäusebefestigung, damit der Sensor die gesamte Kraft erfasst. Die Stirn der Schubstange hat ein Innengewinde M3 für die Kupplungen AMI-LA-ACR1 und das Kugelgelenk AMI-LA-BR-P30; die Klemmplatten im Herstellerschema sind eine Konstruktionsreferenz.

Aufbau und Komponenten

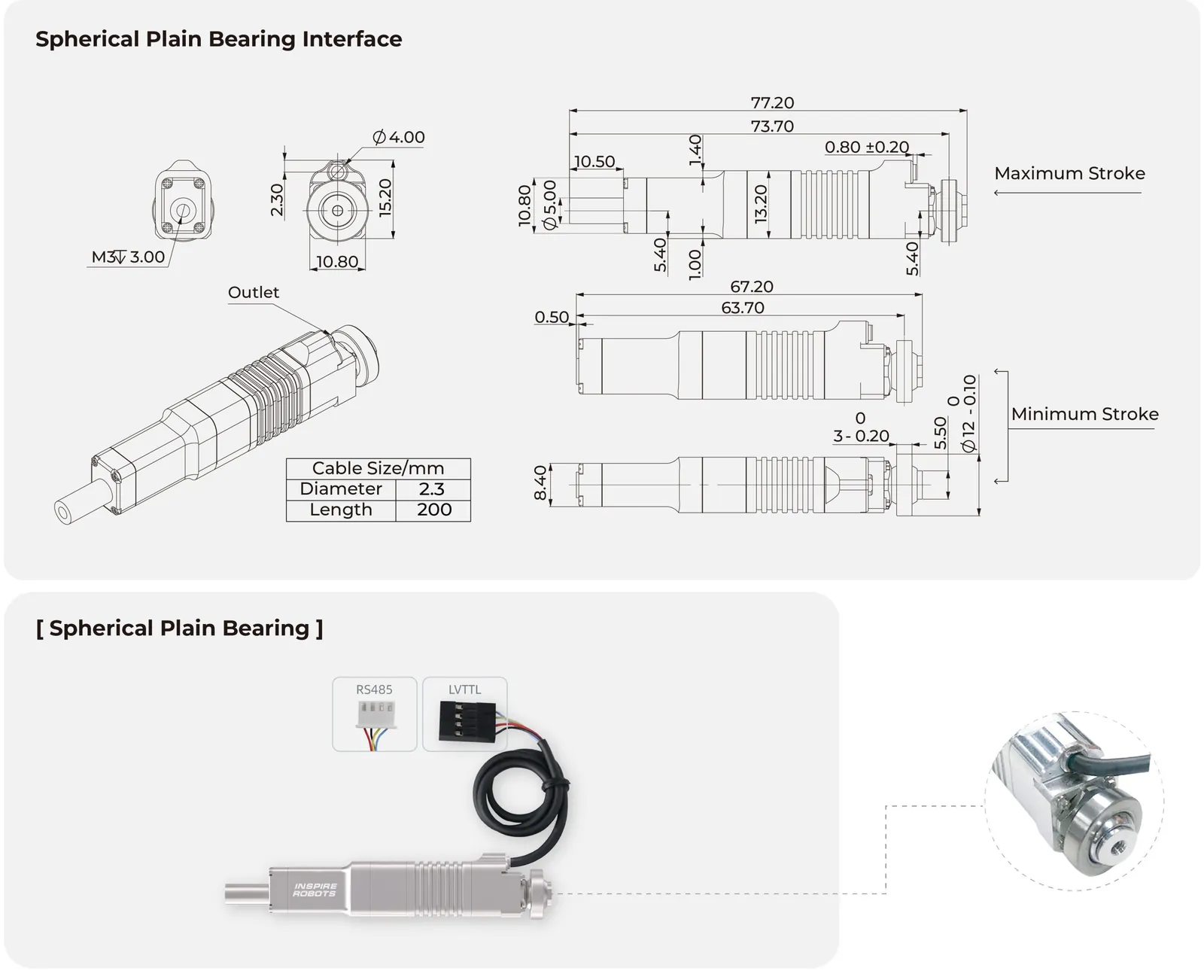

Inspire Robots LAF10 - Aufbau und Hauptkomponenten

Funktionen

Selbst­hemmung ohne Versorgung

Die mechanische Selbsthemmung hält die Position der Schubstange nach dem Abschalten mit bis zu 100 N, und der absolute Positionssensor merkt sich die Position: Nach dem Einschalten muss der Aktuator keinen Nullpunkt suchen.

Regler im Gehäuse

Motor, Getriebe, Spindel, Positionssensor und Steuerelektronik sitzen in einem Gehäuse mit 10,8 x 13,2 mm Querschnitt: geschlossener Regelkreis für Position, Geschwindigkeit und Druck-/Zugkraft. Betriebsarten: Positionierung, Folgebetrieb (Servo), Geschwindigkeitsmodus, Kraftmodus, Spannungsmodus, Modus Geschwindigkeit + Kraft (Stopp bei Überschreiten der Sollkraft).

Monta­ge­schnitt­stelle

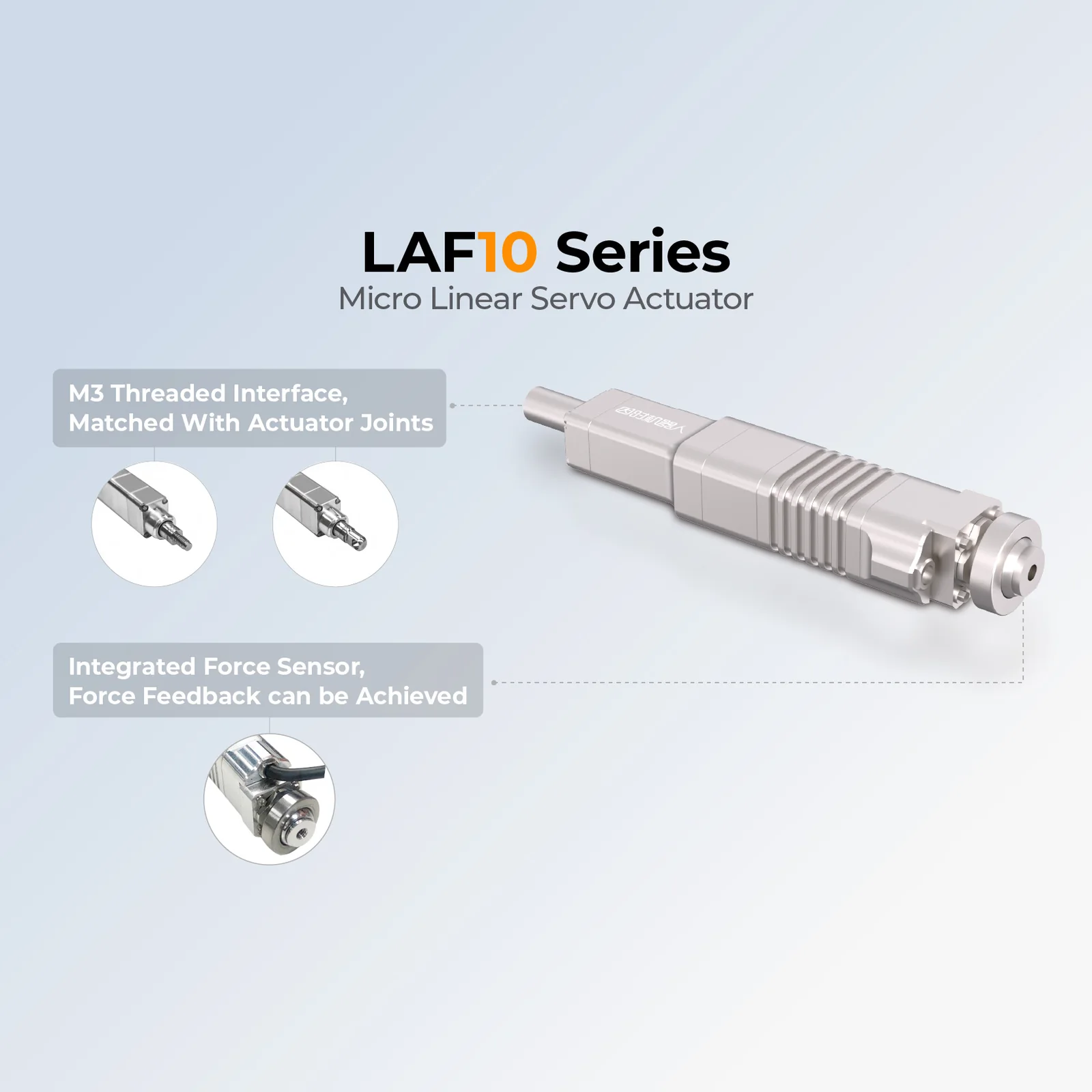

Außengewinde hinten mit sphärischem Gleitlager Ø12 mm (werkseitig montiert); Linearführung vor der Schubstange empfohlen. Die Stirn der Schubstange hat ein Innengewinde M3, 3 mm tief, für die Kupplungen des Herstellers; die Befestigungsteile im Schema sind eine Konstruktionsreferenz und gehören nicht zum Lieferumfang.

Kraftsensor im Regelkreis

Der Sensor misst die Kraft an der Schubstange im Bereich von -100 bis +100 N mit 1 N Auflösung; im Kraftmodus hält der Aktuator die Sollkraft, im Modus Geschwindigkeit + Kraft stoppt er beim Überschreiten. Der Referenzpunkt des Sensors wird per Befehl kalibriert.

Montageschema der Serie LAF laut Hersteller: Befestigungsteile und ihre Maße (Referenzzeichnung, Teile nicht im Lieferumfang)

Anwendungen

Finger von Roboter­händen und Greifern

Der Hersteller baut seine eigenen Roboterhände RH56 auf Miniatur-Linearservoantrieben: kleiner Querschnitt, geschlossener Positionsregelkreis und Selbsthemmung bringen den Antrieb jedes Fingers in einer humanoiden Hand oder einem leichten Greifer unter. Ein solcher Aktuator ist ein fertiges Bauteil für eigene Greiferkonstruktionen.

Labor- und Medizin­geräte

Der Hersteller nennt unter seinen Kunden Forschungseinrichtungen sowie Unternehmen aus Industrie und Medizin. Wiederholgenauigkeit im Hundertstelmillimeter, ein eigener Regler und der Betrieb mit Kleinspannung erleichtern den Einbau in Dosierer, Positionierer und Messgeräte.

Forschung und Prototypen

Für Hochschulen und F&E-Abteilungen bringt der Aktuator ein serielles Protokoll, die PC-Software des Herstellers und fertige Konverter mit: Von der Idee zum funktionierenden Mechanismus führt ein kurzer Weg über Versorgung, Konverter und wenige Register.

Greifen und Andrücken mit Kraft­re­gelung

Der Kraftsensor in der Schubstange erlaubt es, die Bewegung bei einer Sollkraft anzuhalten und sie im Regelkreis zu halten: Greifen empfindlicher Objekte, Andrücken mit kontrollierter Kraft, Materialprüfungen und Rehabilitationsgeräte im kleinen Maßstab.

Spezi­fi­kation

Typ Mikro-Linear­ak­tuator mit Kraftsensor, schlanke Bauform
Hub 10 mm
Maximal­kraft Stufe 02: 70 N; Stufe 07: 42 N
Blockier­kraft Stufe 02: 100 N; Stufe 07: 60 N
Maximale Selbst­hemm­kraft Stufe 02: 100 N; Stufe 07: 50 N
Leerlauf­ge­schwin­digkeit Stufe 02: 18 mm/s; Stufe 07: 50 mm/s
Geschwin­digkeit unter Volllast Stufe 02: 8 mm/s; Stufe 07: 21 mm/s
Geschwin­dig­keits­stufen (Variante im Modellcode) 02, 07
Wieder­hol­ge­nau­igkeit ±0,02 mm
Messbereich Kraftsensor von -100 bis +100 N
Auflösung Kraftsensor 1 N
Regelkreise geschlos­sener Regelkreis für Position, Geschwin­digkeit und Druck-/Zugkraft
Betriebs­arten Positio­nierung, Folge­be­trieb (Servo), Geschwin­dig­keits­modus, Kraftmodus, Spannungs­modus, Modus Geschwin­digkeit + Kraft (Stopp bei Überschreiten der Sollkraft)
Motor eisenloser Motor (core-less) mit Plane­ten­ge­triebe und Spindel
Positi­ons­sensor absolut; Position bleibt nach Spannungs­ausfall erhalten, kein Referen­zieren
Steuer­schnitt­stellen LVTTL 3,3 V UART (Typ D, 921 600 Bit/s, 8N1, ID 1-254), PWM 50/333 Hz (Typ P) oder RS485 (Typ 2, 115 200 Bit/s) - je nach Ausführung
Protokolle Inspire-Regis­ter­pro­tokoll (Header 0x55 0xAA, Status- und Regis­ter­lesen, Regis­ter­schreiben); über den Konverter AED-LA-92-12 auch Modbus RTU
Stecker DuPont 2,54 mm: 4-polig (GND, VCC, RX, TX bzw. A+, B-), 3-polig bei PWM
Kabel Ø 2,3 mm, Länge 200 mm
Positi­ons­auf­lösung 2000 Schritte pro Hub (1 Schritt = 1/2000 des Hubs)
Schutz­funk­tionen Überstrom­schutz 300-1500 mA (einstellbar), Übertem­pe­ra­tur­schutz 80 °C mit Rückkehr bei 60 °C, Fehler­quit­tierung per Befehl
Geräte an einem Bus bis 254 Aktuatoren (ID 1-254, Broadcast 0xFF)
Max. Querlast der Schubstange 30 N
Max. Anzugs­moment bis 4 kgf·cm (Gewinde M3, niedrig­feste Schrau­ben­si­cherung zulässig)
Software PC-Software des Herstellers (Debugging-Software) über USB-LVTTL-Konverter; keine Datei zum Download auf der Herstel­ler­seite
Versor­gungs­spannung 8 V DC ±10 %
Ruhestrom 0,05 A
Spitzen­strom 2 A
Durch­schnitts­strom ohne Last Stufe 02: 0,23 A; Stufe 07: 0,53 A
Schutzart IP40
Betriebs­tem­pe­ratur von -10 bis +60 °C
Gehäu­se­quer­schnitt 10,8 x 13,2 mm
Gesamtlänge 77,2 mm / 67,2 mm
Schubstange Ø 5 mm, Innen­ge­winde M3, 3 mm tief
Monta­ge­schnitt­stelle Außen­ge­winde hinten mit sphärischem Gleitlager Ø12 mm (werkseitig montiert); Linear­führung vor der Schubstange empfohlen
Gewicht 29 g

Den Preis dieser Position kalkulieren wir individuell - er hängt von der Konfiguration ab. Senden Sie uns eine Anfrage, wir antworten in der Regel innerhalb eines Werktages.

Downloads

Versand

Versand in der Herstellerverpackung aus dem Lager in Aachen. Der Aktuator wiegt 29 g; Gewicht und Maße der Sendung nennen wir im Angebot.

Lieferzeit: ca. 10 Tage ab Auftragsbestätigung. Den verbindlichen Termin nennen wir in der Auftragsbestätigung.
