Inspire Robots Schubstangenkupplungen AMI-LA-ACR1 (S20, S30, T20, T25, T30)
Die Baureihe AMI-LA-ACR1 umfasst fünf kleine Kupplungen zum Einschrauben in das M3-Gewinde an der Stirn der Schubstange eines Mikro-Linearaktuators von Inspire Robots: S20 und S30 haben eine Öse mit kalibrierter Bohrung Ø2 oder Ø3 mm für einen Bolzen, T20, T25 und T30 einen Gewindezapfen M2, M2.5 oder M3. Eine Baureihe für alle Aktuatoren LA, LAS, LAF und LASF. Verkauf auf Anfrage.
Der Preis wird abhängig von Konfiguration und Lieferort individuell kalkuliert. Senden Sie uns Ihre Anforderungen. Wir erstellen ein passendes Angebot für Ihr Projekt.
Lieferzeit: ca. 10 Tage ab Auftragsbestätigung.
Produktbeschreibung

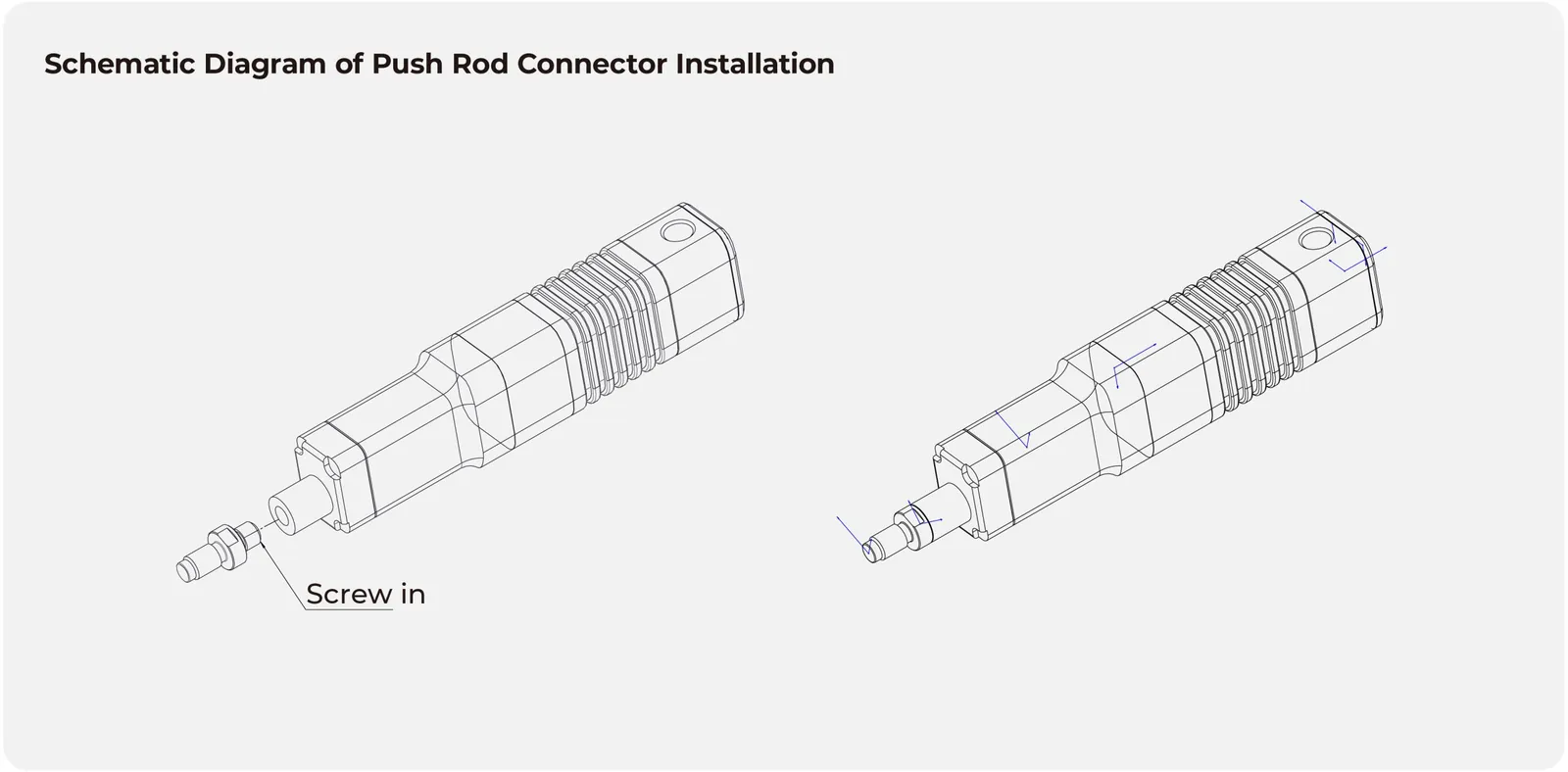

Jeder Mikro-Linearaktuator der Serien LA, LAS, LAF und LASF hat an der Stirn der Schubstange ein Innengewinde M3, 3 mm tief, und die Kupplung AMI-LA-ACR1 macht daraus eine konkrete Verbindung zum Mechanismus: eine Öse mit Bohrung Ø2 oder Ø3 mm (+0,02/0) für einen Gelenkbolzen oder einen Gewindezapfen M2, M2.5 oder M3 zum Einschrauben in das Stellglied. Alle fünf Varianten haben einen Bund Ø5 mm, einen Sechskant für Schlüsselweite 4,5 mm und ein Gewinde M3-6g mit 3 mm Länge; die Gesamtlänge der Zapfenvarianten beträgt 10 mm (T20, T25) und 10,5 mm (T30).
Der Hersteller empfiehlt ein Anzugsmoment bis 4 kgf·cm (ca. 0,39 N·m), am besten mit Drehmomentschlüssel und etwas niedrigfester Schraubensicherung, und begrenzt die Querlast am Ende der Schubstange auf 30 N (Hub 10, 16 und 50 mm) bzw. 25 N (Hub 30 mm); höhere Querlasten verkürzen die Lebensdauer der Schubstange. Die Kupplung T30 ist für die Montage des Kugelgelenks AMI-LA-BR-P30 erforderlich. Werkstoff, Gewicht und Stückzahl je Verpackung nennt der Hersteller nicht; die Maßzeichnungen aller Varianten stehen im mechanischen Handbuch.
Kompatibilität
Alle Mikro-Linearaktuatoren mit M3-Gewinde in der Schubstange: Serien LA, LAS, LAF und LASF (eine Kupplungsgröße unabhängig vom Hub). Für die Serie BLA bestätigt der Hersteller das nicht. Das Kugelgelenk AMI-LA-BR-P30 wird ausschließlich auf der Kupplung T30 montiert.

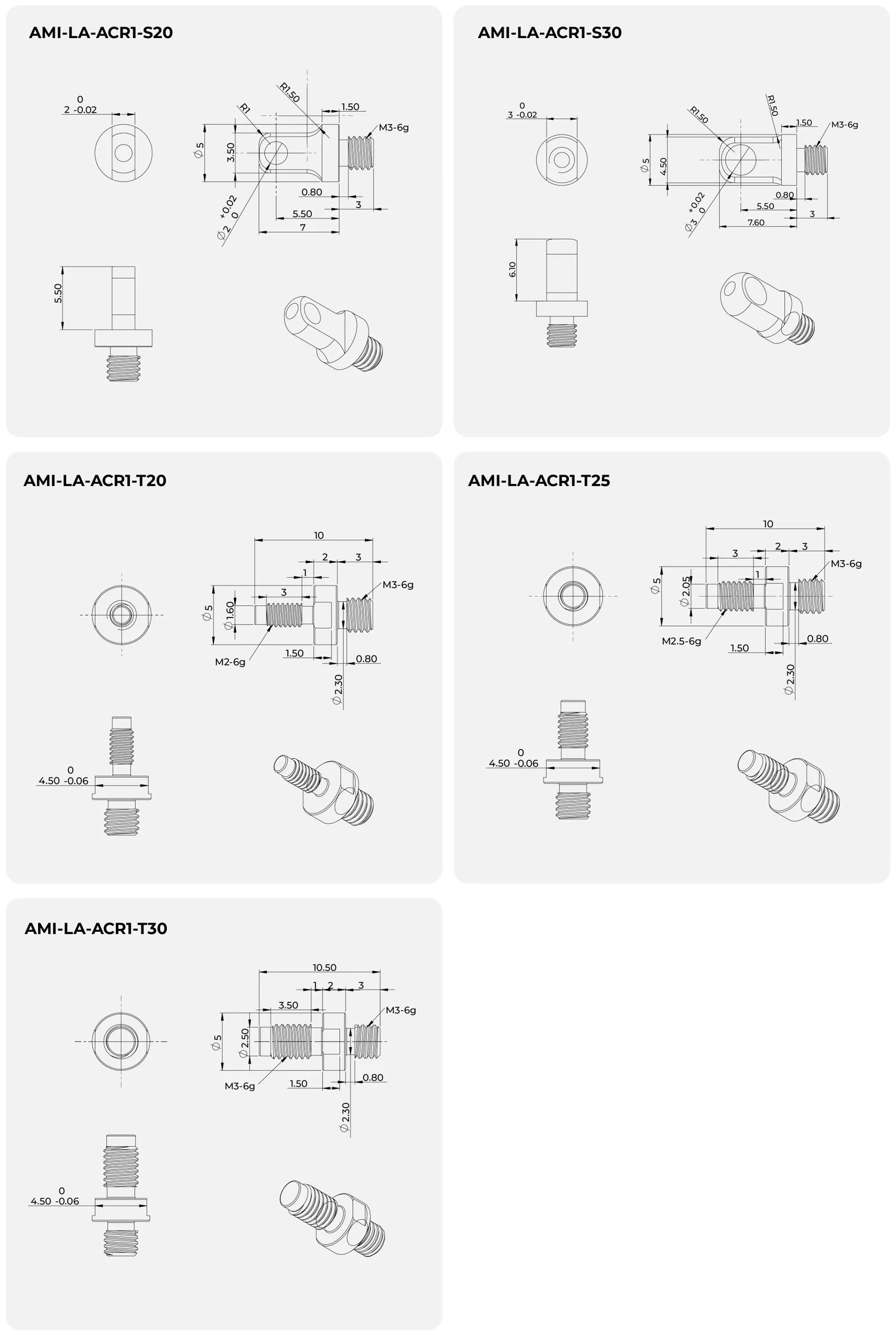

Aufbau und Komponenten
Spezifikation
| Typ | gedrehte Kupplungen zum Einschrauben in das M3-Gewinde an der Stirn der Schubstange |
| Baureihe / Modelle | AMI-LA-ACR1-S20, -S30 (Öse mit Bohrung), -T20, -T25, -T30 (Gewindezapfen) |
| Gewinde zur Schubstange | M3-6g, Länge 3 mm (die Schubstange hat ein Innengewinde M3, 3 mm tief) |

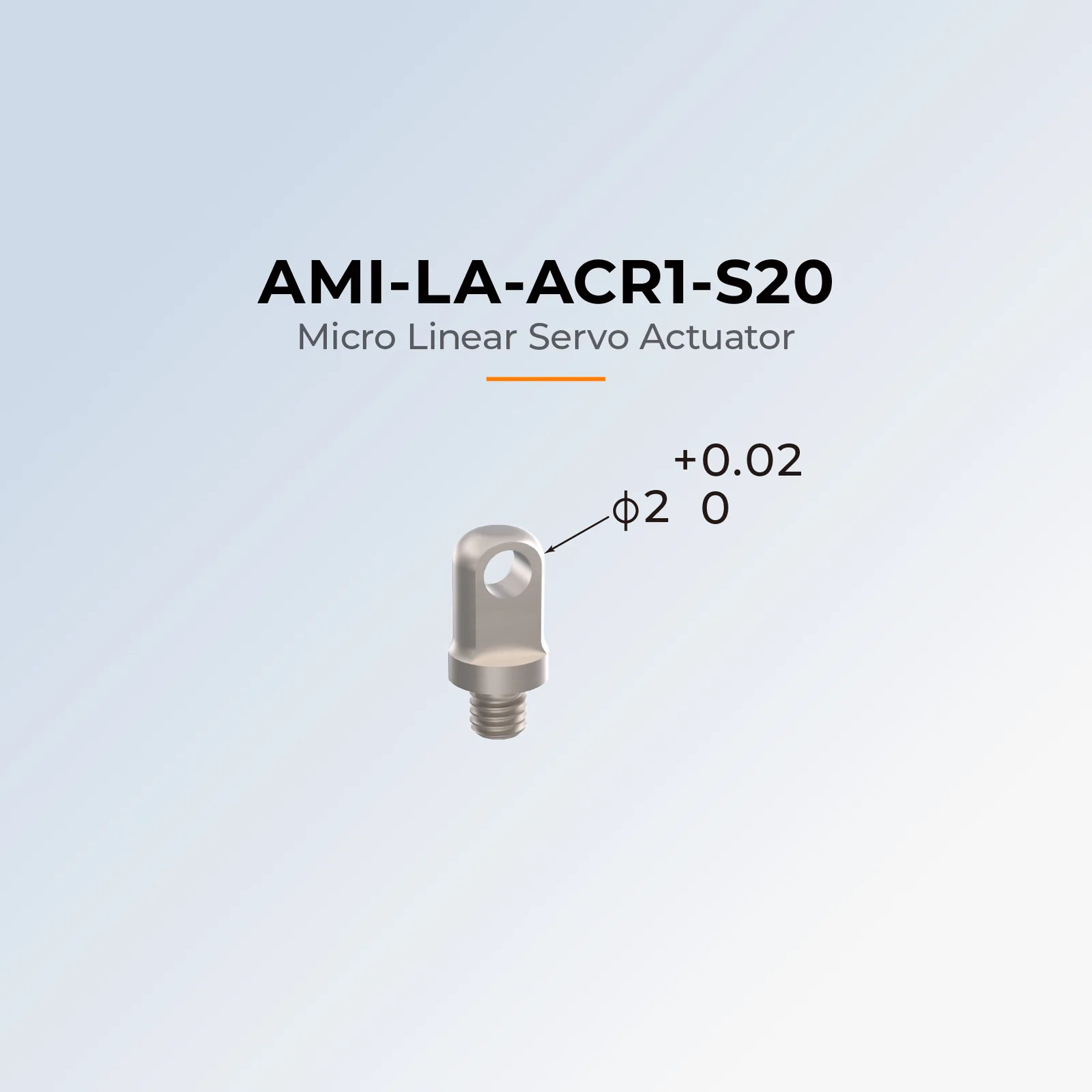

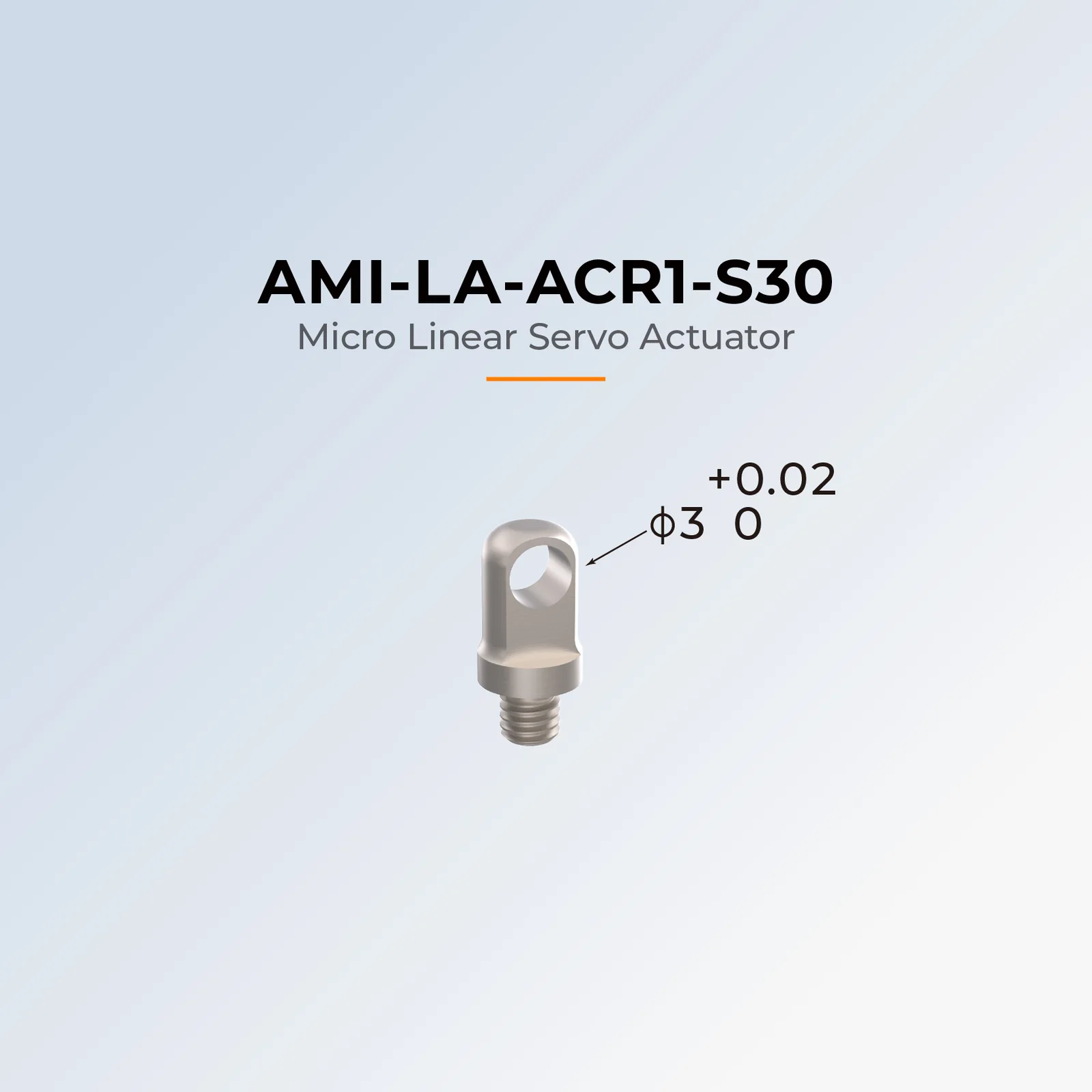

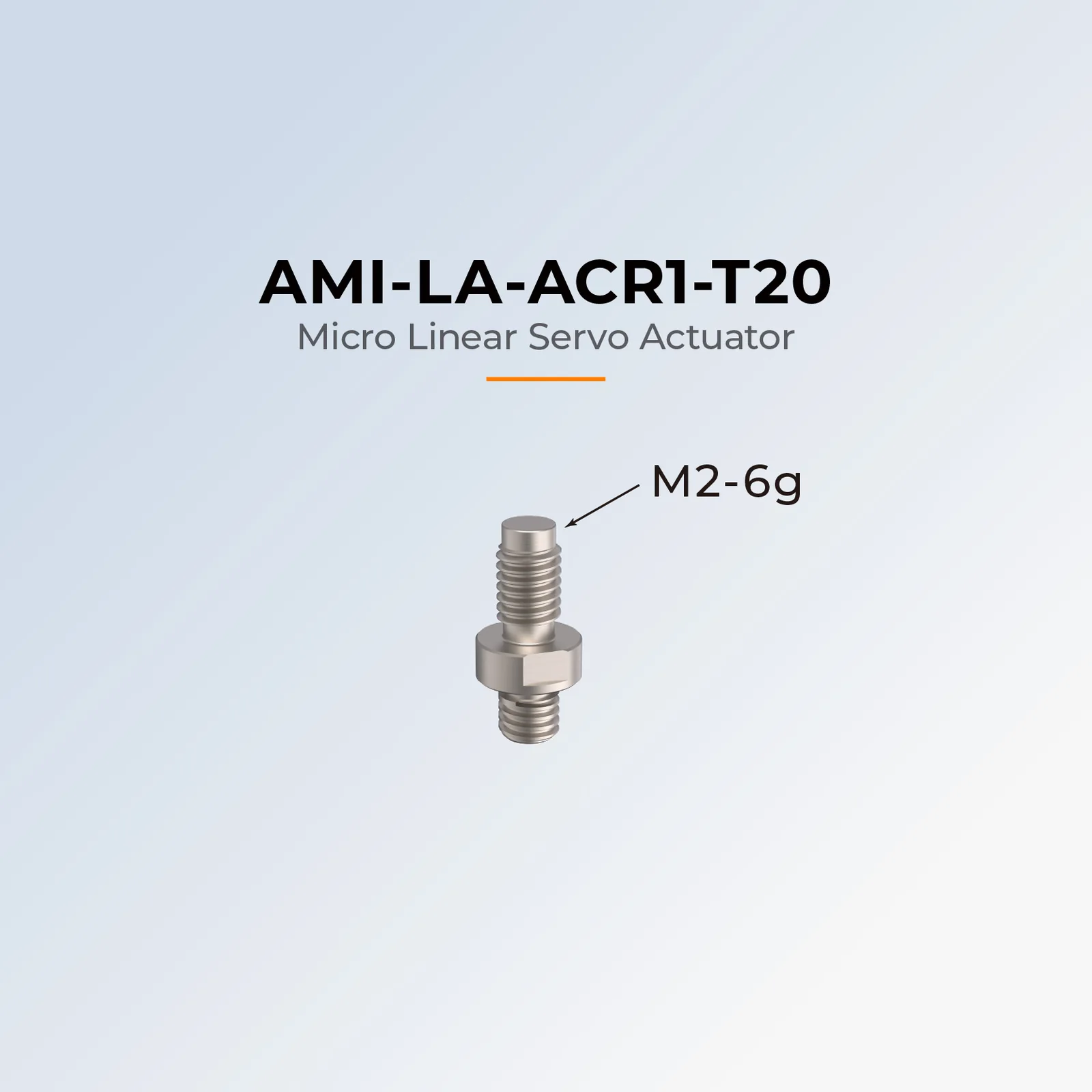

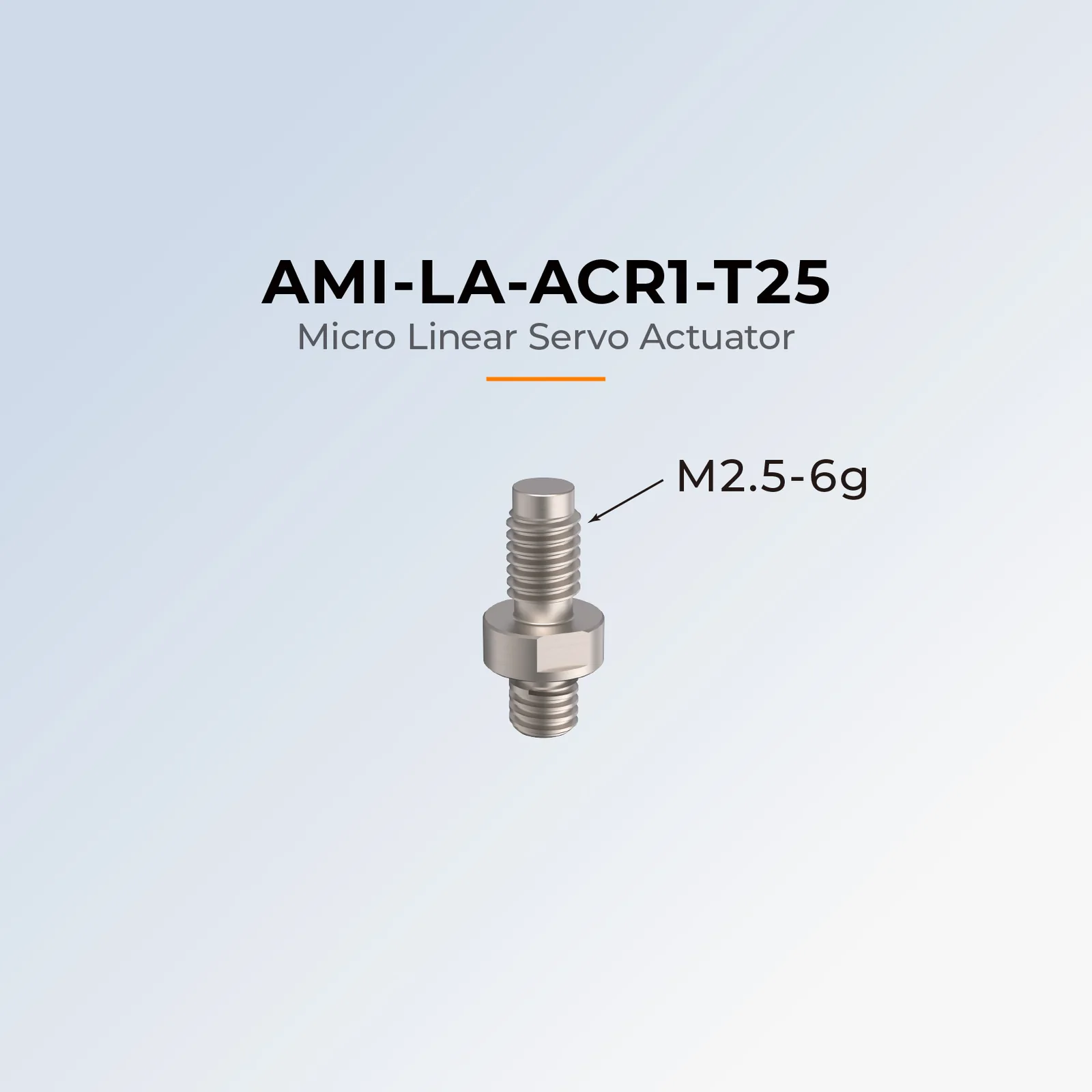

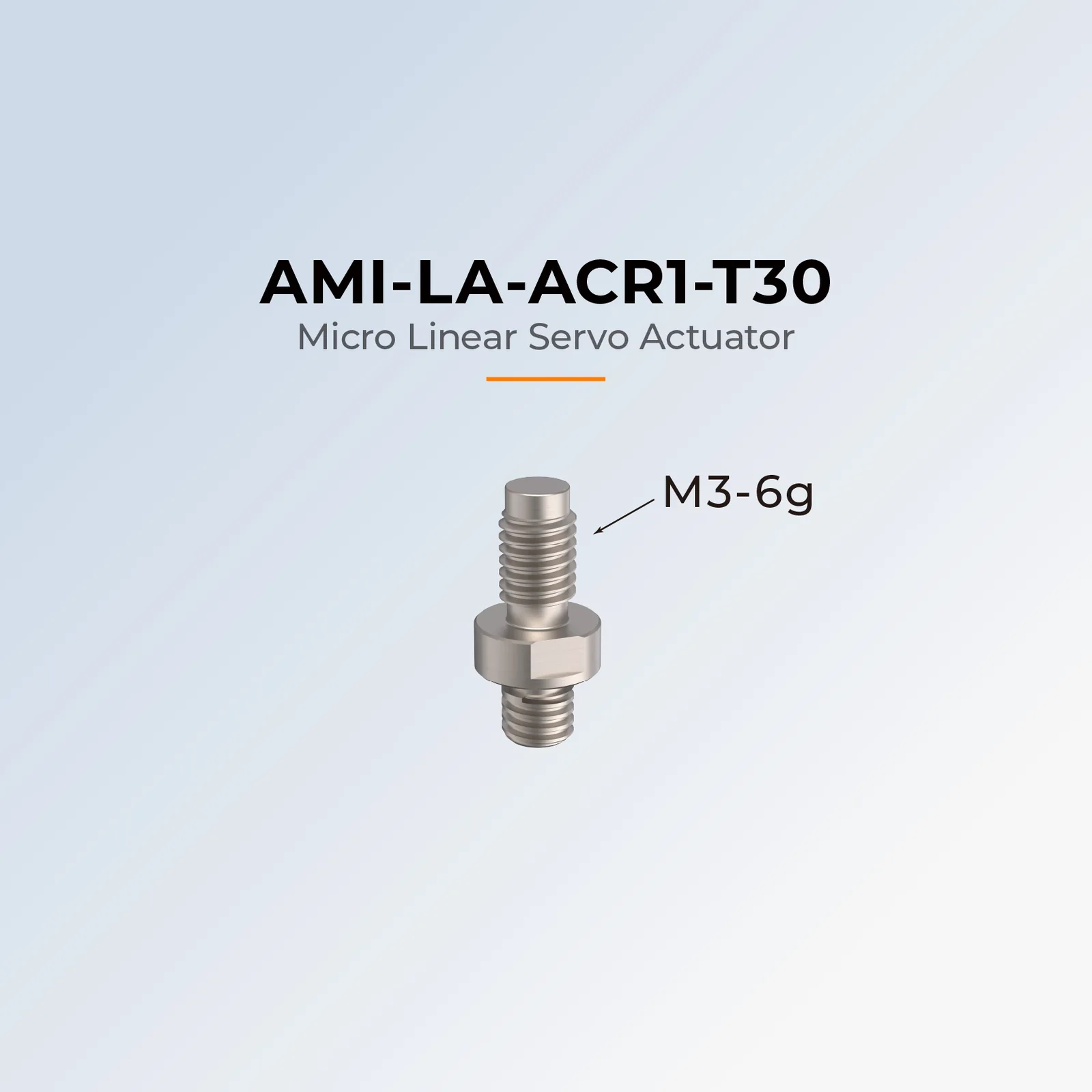

| Arbeitsenden | S20: Öse mit Bohrung Ø2 (+0,02/0) mm, Dicke 2 mm; S30: Öse Ø3 (+0,02/0) mm, Dicke 3 mm; T20: Zapfen M2-6g x 3 mm; T25: M2.5-6g x 3 mm; T30: M3-6g x 3,5 mm |
| Gesamtlänge | T20 / T25 / T30: 10 / 10 / 10,5 mm; Körper S20 / S30 ohne Gewinde: 7 / 7,6 mm |
| Bunddurchmesser | Ø5 mm |
| Schlüsselweite | 4,5 (0/-0,06) mm |
| Max. Anzugsmoment | 4 kgf·cm (ca. 0,39 N·m); niedrigfeste Schraubensicherung zulässig |
| Max. Querlast der Schubstange | 30 N (Hub 10, 16 und 50 mm), 25 N (Hub 30 mm) |
| Kombinierbar mit | Kugelgelenk AMI-LA-BR-P30 (nur mit der Kupplung T30) |
| Kompatible Baureihen | LA, LAS, LAF, LASF (alle Modelle laut Handbuch); BLA nicht bestätigt |
| Gehäusematerial | vom Hersteller nicht angegeben |
| Gewicht | vom Hersteller nicht angegeben |
Den Preis dieser Position kalkulieren wir individuell - er hängt von der Konfiguration ab. Senden Sie uns eine Anfrage, wir antworten in der Regel innerhalb eines Werktages.
Downloads
- Mikro-Linearaktuatoren - mechanisches Handbuch (EN, PDF)PDF des Herstellers
Zeichnungen der fünf Kupplungen, Montage, Anzugsmoment, Querlasten.
- Download Center von Inspire RobotsHerstellerseite
Handbücher des Herstellers.
