Luxonis PoE+ Injector - EU
Der PoE+ Injector 30 W ist ein Single-Port-Injektor von REVODATA nach IEEE 802.3af/at, der Daten mit bis zu 2,5 Gbit/s und Strom über ein Ethernet-Kabel bis 100 m zur Kamera bringt. Luxonis empfiehlt ihn für alle OAK-4-Kameras: OAK 4 D, OAK 4 D Pro, OAK 4 S und OAK 4 CS. Eingang 100-240 V AC, Netzkabel mit EU-Stecker im Lieferumfang, nur für Innenräume.
Versand als Paket nach Deutschland, Österreich und in die Schweiz: 18 EUR inkl. MwSt. Gewicht mit Verpackung: ca. 0,4 kg. Verkauf ausschließlich an Unternehmen, Institutionen und Hochschulen.
Lieferzeit: ca. 7 Tage ab Auftragsbestätigung.
- 30 W
- PoE+-Leistung
- 2,5 Gbit/s
- Netzwerk
- EU
- Stecker
Produktbeschreibung
Der PoE+ Injector ist ein Single-Port-Injektor von REVODATA, den Luxonis für alle Kameras der Serie OAK 4 empfiehlt. Er liefert bis zu 30 W nach IEEE 802.3af/at und überträgt Daten mit 1 Gbit/s oder 2,5 Gbit/s (1G/2,5G): Die Kamera erhält Strom und Netzwerk über ein Ethernet-Kabel bis 100 m. Das Netzteil arbeitet mit 100-240 V AC, im Lieferumfang ist ein Netzkabel mit EU-Stecker.
OAK-4-Kameras erfüllen laut Hersteller IEEE 802.3at, Klasse 4, vollständig, haben 2.5GBASE-T und nehmen bis zu 25 W auf. Für die nominale Leistung brauchen sie PoE+: Die Luxonis-Dokumentation verlangt einen PoE+-Injektor oder -Switch mit 30 W. An normalem PoE (802.3af) arbeitet die Kamera mit reduzierter Leistung - erkennt sie 15-20 W, startet sie im Modus mit reduzierter Leistung und zeigt das mit gelber LED an; nach abgeschlossenem Start leuchtet die LED blau.

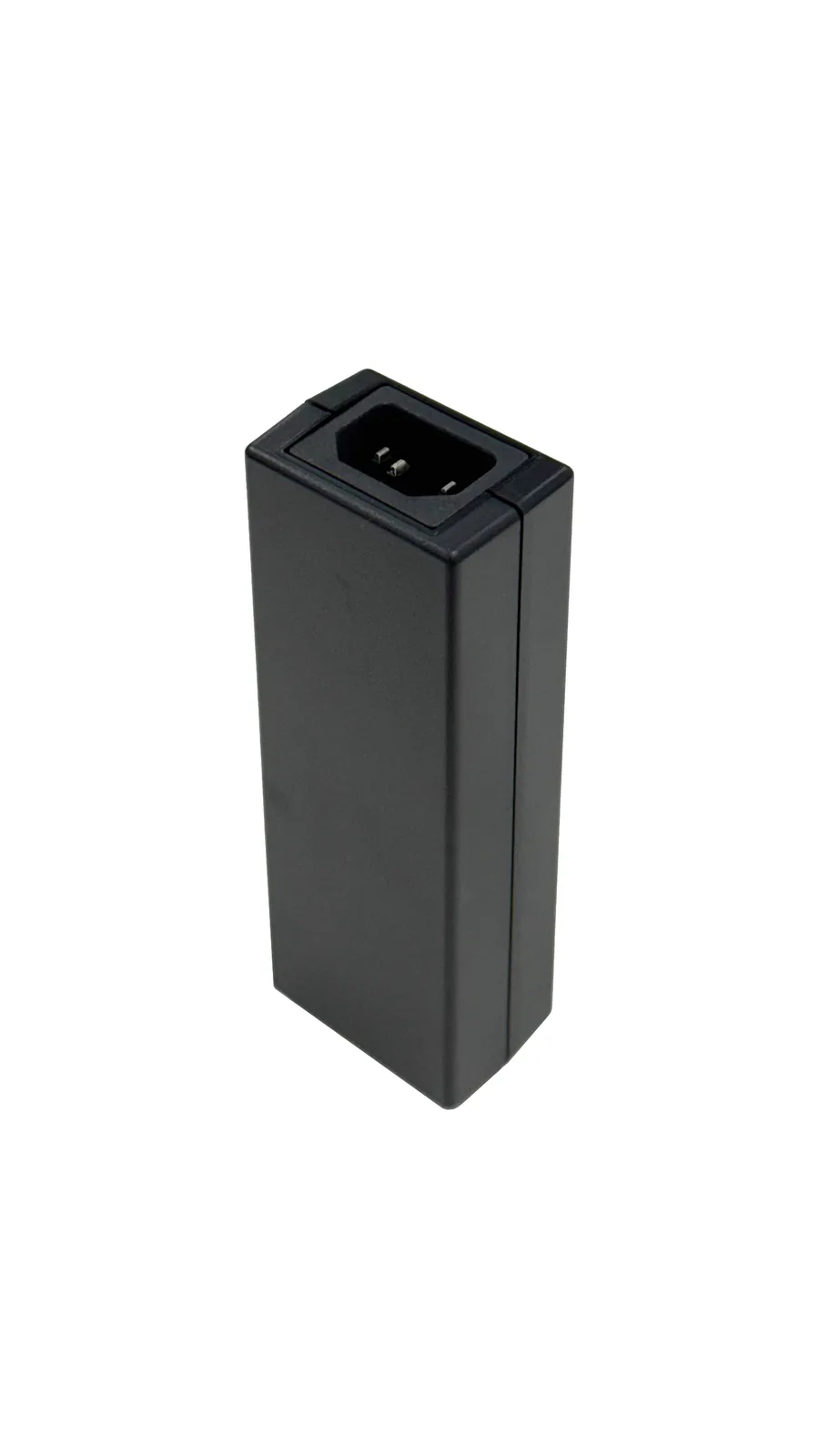

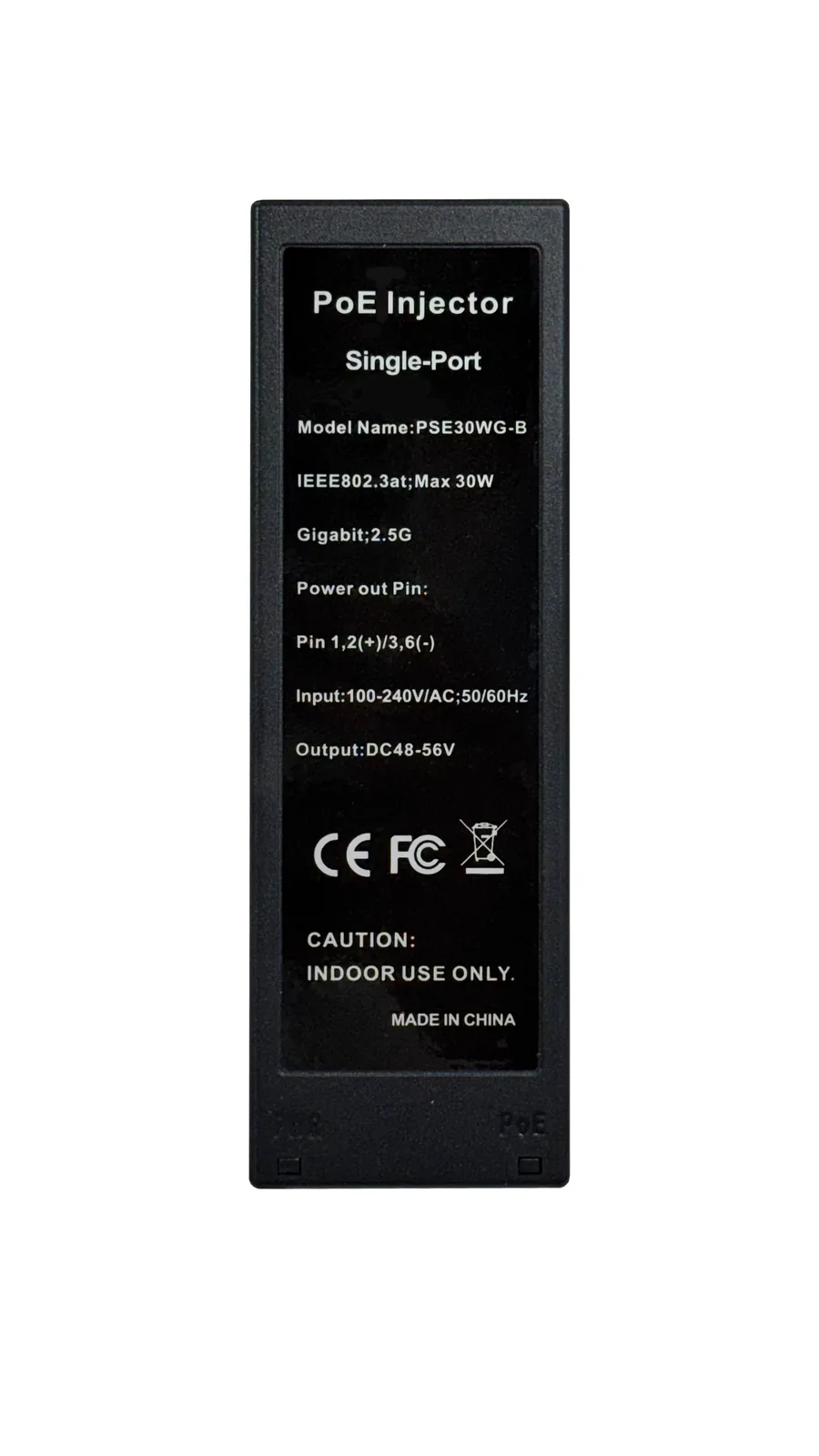

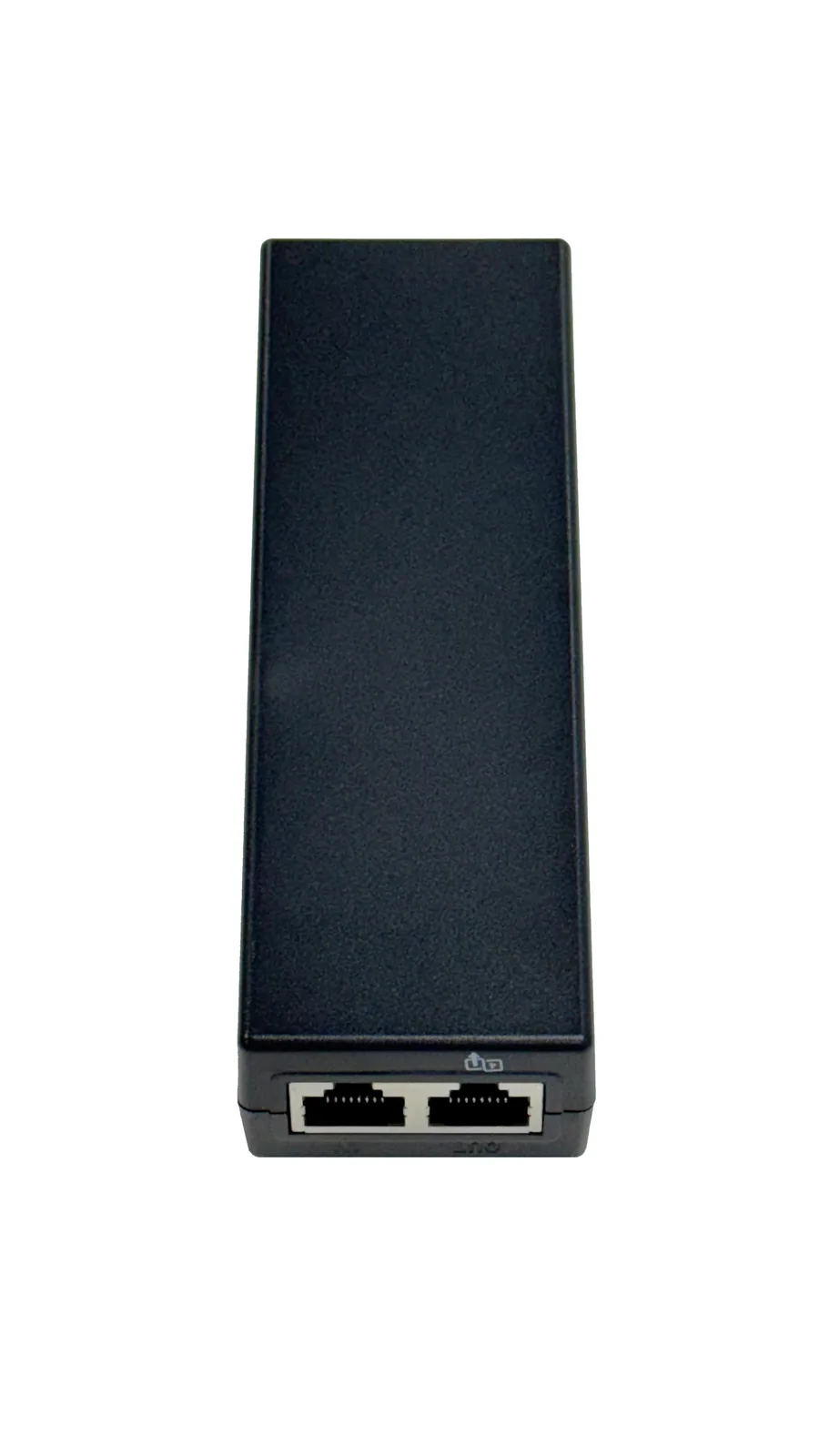

Auf dem Typenschild nennt der Hersteller das Modell PSE30WG-B, Eingang 100-240 V AC, 50/60 Hz, Ausgang 48-56 V DC, Versorgungspins 1 und 2 (+) sowie 3 und 6 (-), die Kennzeichnungen CE und FCC und die Einschränkung: nur für den Innenbereich. Der Injektor hat zwei RJ45-Buchsen (Dateneingang und PoE-Ausgang zur Kamera) und eine Buchse für das Netzkabel. Das Gehäuse misst 138 × 44 × 30 mm und wiegt 138 g, mit Kabel 231 g.
Der Hersteller sieht auch einen gemischten Aufbau vor: Die OAK-4-Kamera bekommt Strom vom PoE+-Injektor mit 30 W, die Daten laufen per USB-3-Kabel zum Rechner - praktisch, wenn der Rechneranschluss die Kamera über USB-C nicht versorgen kann.
Kompatibilität
Der Hersteller empfiehlt den Injektor für alle Kameras der Serie OAK 4: OAK 4 D, OAK 4 S, OAK 4 D Pro und OAK 4 CS, in allen Varianten. Diese Kameras erfüllen IEEE 802.3at, Klasse 4, und haben 2.5GBASE-T. Der Injektor unterstützt auch 802.3af, und laut Luxonis-Dokumentation arbeiten OAK-PoE-Kameras mit RVC2-Prozessor an jeder Quelle nach 802.3af oder höher; für sie empfiehlt der Hersteller den PoE Injector 15 W.
Funktionen
30 W für OAK-4-Kameras
PoE+ (802.3at) liefert die Leistung, die OAK 4 für die nominale Leistung braucht; an 802.3af arbeitet die Kamera mit reduzierter Leistung.
Netzwerk bis 2,5 Gbit/s
Der Port unterstützt 1 Gbit/s und 2,5 Gbit/s, also die volle Geschwindigkeit des 2.5GBASE-T-Anschlusses der OAK-4-Kameras.
Ein Kabel bis 100 m
Daten und Strom laufen über ein Ethernet-Kabel bis 100 m; das Netzteil arbeitet mit 100-240 V AC.
Europäischer Stecker (EU)
Netzkabel mit EU-Stecker für Steckdosen in Deutschland und Polen; das Netzteil arbeitet mit 100-240 V AC, 50/60 Hz.
Anwendungen
OAK-4-Kameras im Gebäude und im Freien
Der Injektor steht im Innenraum (nur für den Innenbereich), die OAK 4 D im IP67-Gehäuse kann bis zu 100 m Kabel weiter im Freien arbeiten.
Strom über PoE+, Daten über USB
Kann der Rechner die Kamera über USB-C nicht versorgen, bekommt OAK 4 die 30 W vom Injektor, die Daten laufen per USB 3.
Forschungsplätze mit OAK 4
An Hochschule und Labor betreibt der Injektor die OAK-4-Kamera an einem normalen Switch ohne PoE+, ein Injektor pro Kamera.
Wichtigste Komponenten
Ein voll konfiguriertes Modell KANN enthalten:
- PoE+-Injektor 30 WREVODATA PSE30WG-B, IEEE 802.3af/at, 1G/2,5G, 138 × 44 × 30 mm, 138 g.
- NetzkabelMit EU-Stecker; zusammen mit dem Injektor 231 g.
Spezifikation
| Hersteller und Modell | REVODATA, Modell PSE30WG-B (Typenschild); Single-Port-Injektor |
| PoE-Standard | IEEE 802.3af/at (PoE und PoE+) |
| PoE-Ausgang | max. 30 W; 48-56 V DC (Typenschild); Versorgungspins 1 und 2 (+), 3 und 6 (-) |
| Eingangsversorgung | 100-240 V AC, 50/60 Hz |
| Netzwerk | 1 Gbit/s und 2,5 Gbit/s (1G/2,5G), ein Port |
| Reichweite | bis 100 m Daten- und Stromübertragung |
| Anschlüsse | 2 × RJ45: Dateneingang und PoE-Ausgang zur Kamera; Buchse für das Netzkabel |
| Abmessungen | 138 × 44 × 30 mm (L × B × H) |
| Gewicht | 138 g; 231 g mit Netzkabel |
| Lieferumfang | PoE+-Injektor 30 W, Netzkabel |
| Zertifizierung | Kennzeichnungen CE und FCC auf dem Typenschild |
| Hinweis | nur für den Innenbereich (Typenschild) |
| Kompatibilität | alle Kameras der Serie OAK 4 (laut Hersteller): OAK 4 D, OAK 4 S, OAK 4 D Pro, OAK 4 CS |
| Netzstecker | europäisch (EU), am Netzkabel |
| Modellvarianten | SKU POE-at-eu (eine Variante) |
Downloads
- OAK 4 - Inbetriebnahme (Herstellerdokumentation)Seite des Herstellers
Anforderungen an PoE+ 30 W, Anschluss und Signale der Status-LED.
- Leitfaden für OAK-PoE-KamerasSeite des Herstellers
Erste Verbindung, IP-Adressen, Netzwerk und Fehlersuche.
