Luxonis PSRBS cable

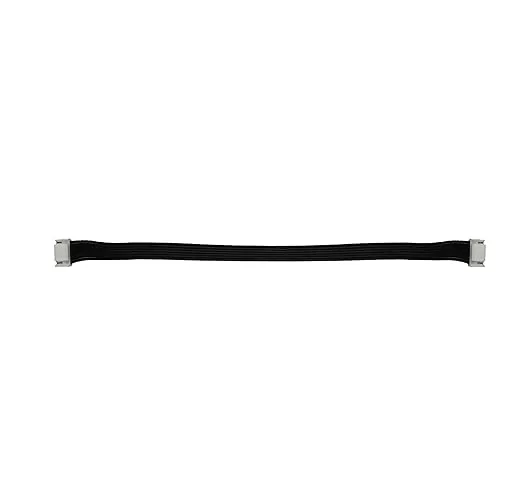

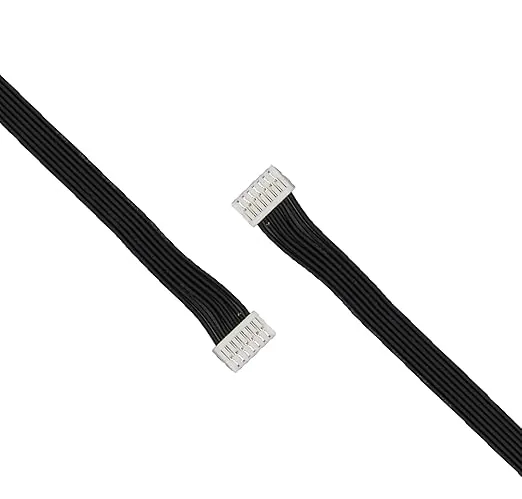

Das PSRBS-Kabel mit 15 cm Länge dient dem Prototyping mit der Platine OAK-FFC-4P. Deren PSRBS-Anschluss verbindet die OAK-Kamera mit externer Logik - Beleuchtung, weiteren Kameras, GPS-Empfänger und ähnlichen Schaltungen -, und dieses Kabel stellt die Verbindung her. Es hat 7 schwarze Adern mit 28 AWG und Gehäuse JST GHR-07V-S mit Crimpkontakten SSHL-002T-P0.2. Die Belegung ist gekreuzt: Pin 1 an einem Ende führt auf Pin 7 am anderen.

Laut Herstellerdokumentation hat der PSRBS-Anschluss der OAK-FFC-4P 7 Leitungen: 1 - VDD_5V (5-V-Versorgung, Ein- oder Ausgang), 2 - STROBE (Ausgang zur Steuerung externer Beleuchtung, z. B. Projektor oder Strahler), 3 - MODULE_nRST (externer Reset; Masse setzt den RVC2-Prozessor zurück, wie die Taste RST), 4 - BOOT_SEL (Start über den Bootloader wählen; 1,8 V überspringt den Bootloader, wie die Taste BOOT), 5 - COM_AUX_IO2 (FSYNC der 2-Lane-MIPI-Ports, Ein- oder Ausgang), 6 - FSIN_4LANE (FSYNC der 4-Lane-MIPI-Ports, Ein- oder Ausgang) und 7 - GND.

So lassen sich über einen Anschluss die Kameras der Platine mit externer Hardware synchronisieren, Beleuchtung im Belichtungstakt steuern, das Modul zurücksetzen oder der Startmodus wählen - ohne Löten an der Platine. STROBE ist nur während der Belichtung high, eine damit gesteuerte Leuchte brennt also nicht dauerhaft, was laut Hersteller Energie und Erwärmung spart. Mit 15 cm (0,5 ft) eignet sich das Kabel vor allem für Prototypen, bei denen Platine und zusätzliche Elektronik nebeneinander liegen.
