Die Luxonis OAK-1 Lite W ist eine Weitwinkel-KI-Kamera mit RVC2-Prozessor, ohne Tiefenmessung. Als Lite-Version der OAK-1 W hat sie einen 13-MP-Sensor IMX214 mit 117° diagonal, sodass eine Kamera einen großen Teil von Halle oder Arbeitsplatz erfasst und ein mobiler Roboter mehr Merkmalspunkte zur Lokalisierung sieht. Scharf ab 50 cm, USB-C-Kabel inklusive.
Versand als Paket nach Deutschland, Österreich und in die Schweiz: 18 EUR inkl. MwSt. Gewicht mit Verpackung: ca. 0,4 kg. Verkauf ausschließlich an Unternehmen, Institutionen und Hochschulen.
Lieferzeit: ca. 7 Tage ab Auftragsbestätigung.
- 117°
- RGB-Sichtfeld
- 13 MP
- RGB-Kamera
- 4 TOPS
- KI in der Kamera
Produktbeschreibung
Die OAK-1 Lite W ist die Lite-Version der OAK-1 W mit einem anderen Weitwinkel-Farbmodul: Sensor IMX214 mit 13 MP und 117° Sichtfeld diagonal. Im Aluminiumgehäuse mit 36 × 54,5 × 27,8 mm (53 g) arbeitet der Prozessor RVC2 mit 4 TOPS, der neuronale Netze ausführt und Video in der Kamera kodiert. Strom und Daten laufen über ein USB-C-Kabel (bis ca. 5 W), das Kabel liegt bei.
Ein weites Sichtfeld erfasst mehr Szene in einem Bild. Der Hersteller nennt drei Vorteile: weniger Kameras in Mehrkamerasystemen, da jede einen größeren Bereich abdeckt; mehr Umgebung und mehr Merkmalspunkte für mobile Roboter (AMR) bei Lokalisierung und 3D-Kartierung (VIO, SLAM); sowie Verfolgen und Zählen von Objekten, etwa Fahrzeugen oder Personen, auf größeren Flächen.
Der Sensor IMX214 hat 13 MP (4208 × 3120), ein Objektiv F2,2 mit 2,62 mm Brennweite und Fixfokus ab 50 cm; das Sichtfeld beträgt 117° / 105° / 88° (diagonal, horizontal, vertikal), die Bildrate bis 35 fps. Der RVC2 liefert 4 TOPS, davon 1,4 TOPS für neuronale Netze, entzerrt, skaliert und beschneidet das Bild, verfolgt Objekte in 2D und kodiert Video in H.264, H.265 oder MJPEG. Für einen besseren Sensor nennt der Hersteller die OAK-1 W mit IMX378.
Das Gehäuse aus Aluminium in Industriequalität hat eine Frontscheibe aus Gorilla Glass, ein 1/4"-Stativgewinde und zwei M4-Bohrungen an der Rückseite. USB-C arbeitet mit USB 2 und USB 3.2 Gen 1 (5 Gbit/s); der Hersteller empfiehlt ein USB3-Kabel und eine externe Versorgung, etwa einen aktiven USB3-Hub. Die Kamera arbeitet bei -20 bis 50 °C unter voller Prozessorlast; im Lieferumfang sind ein USB-C/USB-A-Kabel 1 m und ein Reinigungstuch.
Aufbau und Komponenten

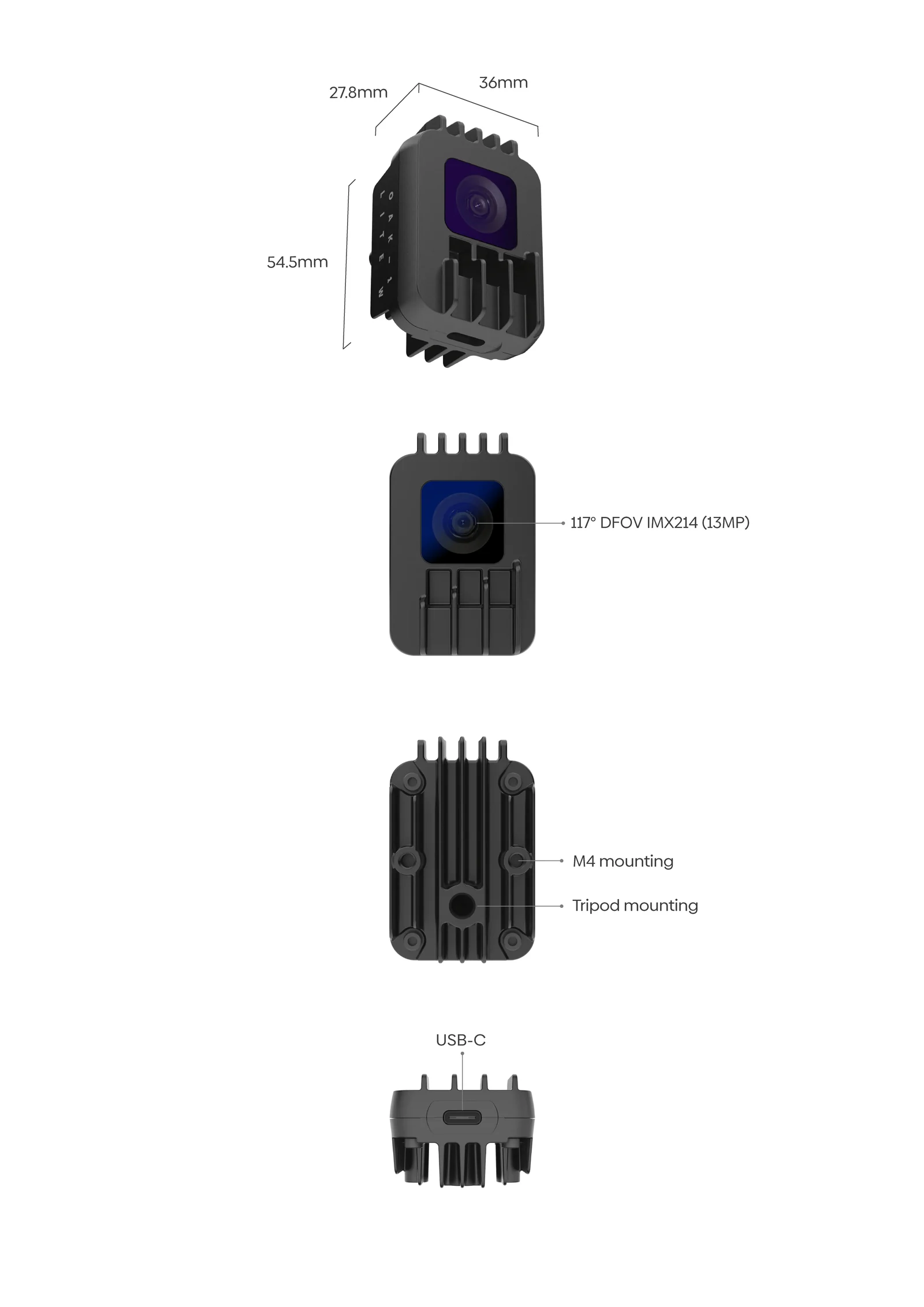

Herstellergrafik: Ansicht mit den Maßen 36 × 54,5 × 27,8 mm und Aufdruck OAK-1 LITE W an der Seite, Front mit Weitwinkelkamera IMX214, 13 MP (117° diagonal, wie in der Herstellertabelle), Rückseite mit zwei M4-Bohrungen und Stativgewinde, Unterseite mit USB-C-Anschluss.
Funktionen
117° und 13 MP
IMX214 mit 4208 × 3120 und Weitwinkelobjektiv: mehr Szene in einem Bild, scharf ab 50 cm, bis 35 fps.
KI in der Kamera: 4 TOPS
Der RVC2 führt neuronale Netze aus, auch eigene nach Konvertierung; 1,4 TOPS stehen für KI bereit.
Dewarp und Kodierung in der Kamera
Entzerrung, Skalierung und Zuschnitt (ImageManip), Video H.264, H.265 und MJPEG.
USB-C, Kabel im Lieferumfang
Strom und Daten über USB 3.2 Gen 1 (5 Gbit/s) oder USB 2, bis ca. 5 W; USB-C/USB-A-Kabel 1 m liegt bei.
Anwendungen
Mobiler Roboter sieht mehr
Das weite Bild liefert mehr Merkmalspunkte für Lokalisierung und 3D-Kartierung; der Hersteller verweist auf die VIO- und SLAM-Dokumentation.
Weniger Kameras für dieselbe Fläche
Im Mehrkamerasystem deckt jede 117°-Kamera einen größeren Teil von Arbeitsplatz, Halle oder Einfahrt ab.
Fahrzeuge und Personen zählen
Erkennung und Verfolgung in 2D in der Kamera, auf weitem Bild: Ergebnis statt Videostream zum Rechner.
Welche OAK-1 passt?
OAK-1: IMX378 mit 12 MP mit Autofokus oder Fixfokus oder OV9782 mit 1 MP und Global Shutter. OAK-1 Lite: IMX214 mit 13 MP bis 35 fps, USB-Kabel separat. OAK-1 W und Lite W: Weitwinkel 117-150° diagonal. OAK-1 MAX: IMX582 mit 32 MP und HDR. OAK-1 PoE und W PoE: Gigabit-Ethernet mit PoE-Versorgung und Gehäuse IP67. Alle haben den Prozessor RVC2 (4 TOPS) und messen keine Entfernung - dafür gibt es die OAK-D-Kameras.
Wichtigste Komponenten
Ein voll konfiguriertes Modell KANN enthalten:
- Kamera OAK-1 Lite WModul mit 13-MP-Weitwinkel-Farbkamera IMX214 (117°) und Prozessor RVC2 im Aluminiumgehäuse.
- Kabel USB-C / USB-A 1 m (USB-CA-1m)Strom und Daten über einen Rechneranschluss.
- ReinigungstuchFür die Frontscheibe aus Gorilla Glass.
Kameras und Sensoren
Die OAK-1 Lite W hat eine Variante: Weitwinkel-Farbkamera IMX214 mit 13 MP, Fixfokus ab 50 cm und 117° diagonal. Gegenüber der OAK-1 W (IMX378 mit 120° oder OV9782 mit 150°) hat sie eine höhere Nennauflösung, aber kleinere Pixel (1,12 µm) und bis 35 fps.
| Parameter | diese Seite IMX214, Weitwinkel Farbkamera, SKU OAK-1-Lite-W |
|---|---|
| Sensor | IMX214 (PY061) |
| Sichtfeld DFOV / HFOV / VFOV | 117° / 105° / 88° |
| Auflösung | bis 13 MP (4208 × 3120) |
| Fokus * | FF: ab 50 cm bis ∞ |
| Max. Bildrate | bis 35 fps |
| Spektralbereich | sichtbares Licht |
| Filter | IR-Sperrfilter 650 nm |
| Verschluss | Rolling Shutter |
| Sensorgröße | 1/3,1" |
| Blende | F2,2 ± 5 % |
| Effektive Brennweite | 2,62 mm |
| Pixelgröße | 1,12 µm |
| Modi in DepthAI (RVC2) ** | 13 MP bis 30 fps; 12 MP und 4K (Ausschnitt) bis 30 fps; 1080p bis 35 fps |
* Laut Hersteller gelten gewisse Einschränkungen; Details auf Anfrage. ** Auflösungen und Bildraten laut Sensordokumentation des Herstellers (docs.luxonis.com).
Andere Kamera gesucht?
- Luxonis OAK-1 W - IMX378 Besserer Weitwinkelsensor: IMX378 mit 12 MP, 120°, bis 60 fps.
Technische Details
Prozessor RVC2 in der Kamera
- 4 TOPS Rechenleistung, davon 1,4 TOPS für neuronale Netze
- jedes KI-Modell, auch mit eigener Architektur, nach Konvertierung in das RVC2-Format
- Videokodierung H.264, H.265 und MJPEG: 4K bei 30 fps, 1080p bei 60 fps
- Bildverarbeitung: Entzerrung, Skalierung und Zuschnitt (ImageManip), Kantenerkennung, Merkmalsverfolgung, eigene CV-Funktionen
- Objektverfolgung in 2D (ObjectTracker)
- eigene Logik direkt in der Kamera (On-Device-Programmierung in DepthAI)
Stromversorgung und Leistungsaufnahme
Den Großteil der Energie nimmt der RVC2 auf, die Leistungsaufnahme hängt also von der Last ab; eine niedrigere Bildrate in der gesamten Pipeline senkt sie. Ein USB-2-Port liefert bis 500 mA, USB 3 bis 900 mA, OAK-Kameras nehmen je nach Modell und Last 500 bis 900 mA auf, mit kurzen Spitzen bis 2 W bei Videokodierung und Inferenz. Der Hersteller empfiehlt daher eine externe Versorgung: aktiver USB3-Hub oder Y-Adapter.
- Anschluss
- USB-C, USB 3.2 Gen 1 (5 Gbit/s): Strom und Daten
- Grundlast und Kamerastream
- 2,5-3 W
- KI-Subsystem
- bis 1 W
- Videoencoder
- bis 0,5 W
- Gesamt, alle Funktionen auf 100 %
- bis ca. 5 W
- Spannung und Strom (Datenblatt)
- 5 V, max. 5,25 V; bis 2 A
- Bedarf (Datenblatt)
- 4-7,5 W, typisch 5 W; nach dem Start ohne Last 2,5 W
Versorgung der OAK-USB-Kameras - Leitfaden des Herstellers (EN)
Betriebsbedingungen
- Umgebungstemperatur -20 bis 50 °C bei voller Prozessorlast
- der RVC2 darf dauerhaft bei 105 °C arbeiten; darüber schaltet DepthAI das Gerät ab, um den Chip zu schützen
- US-Exportklassifizierung: EAR99
Gehäuse und Montage
- Material
- Aluminium in Industriequalität, Frontscheibe aus Gorilla Glass
- Befestigung

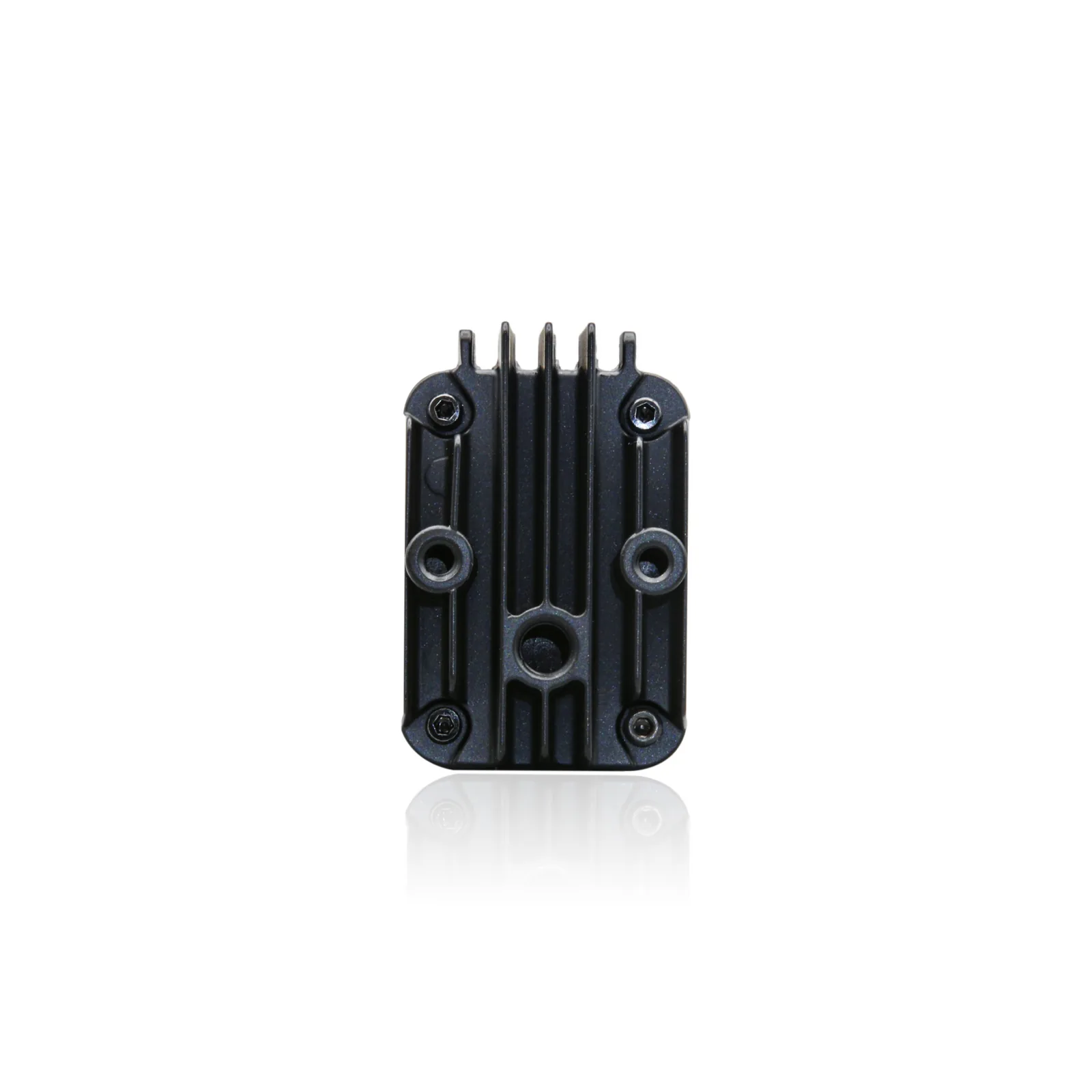

- Stativgewinde 1/4" und zwei M4-Bohrungen im Abstand von 2,5 cm an der Rückseite
- Anschluss

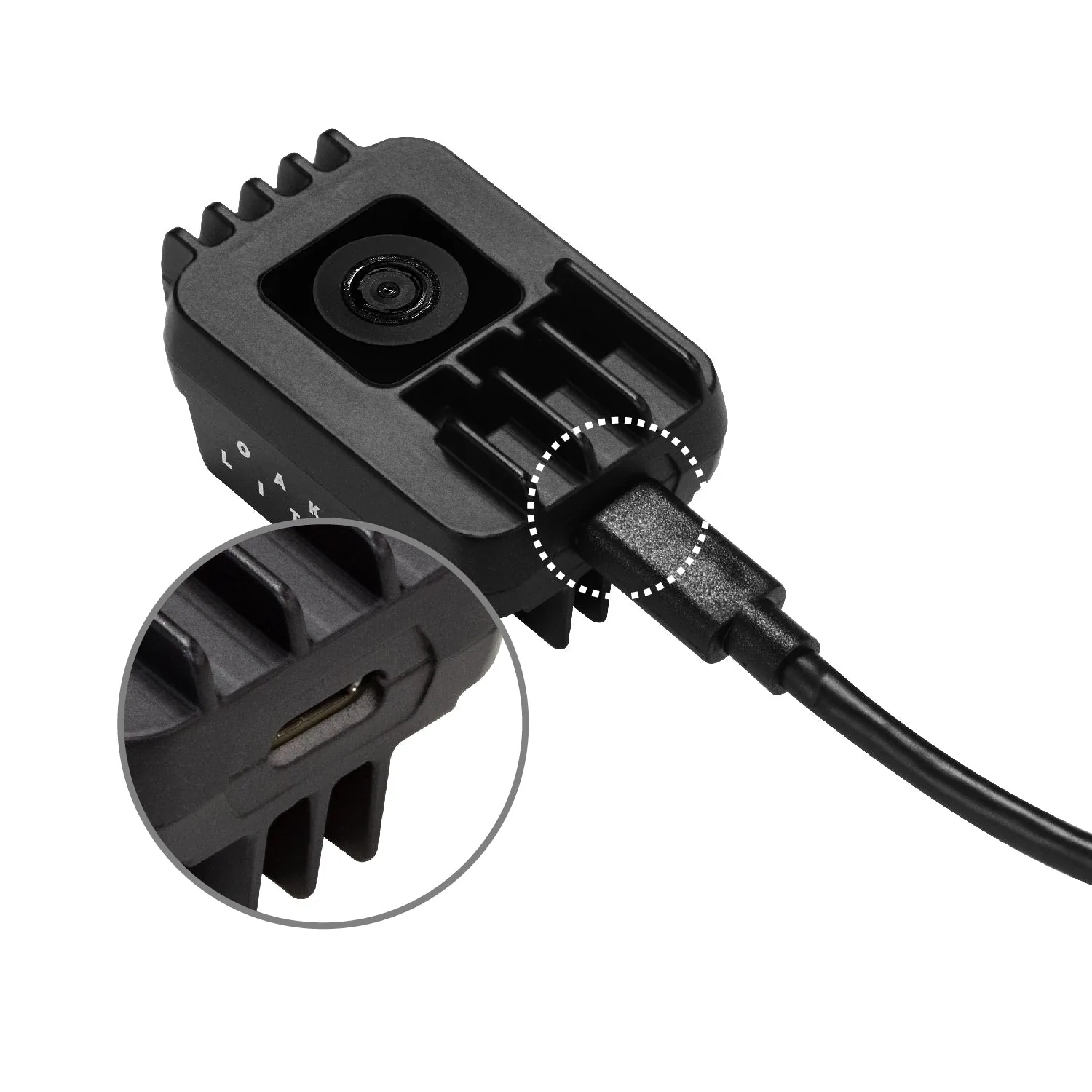

- USB-C an der Unterseite
- Abmessungen
- 36 × 54,5 × 27,8 mm
- Gewicht
- 53 g
Inbetriebnahme (USB)
- Windows und macOS: kein Installationsskript nötig; Linux: eine udev-Regel für Movidius-Geräte (Befehl im Leitfaden des Herstellers)
- OAK Viewer: Anwendung des Herstellers für Bildvorschau und Verbindungstest
- die Kamera startet vom Rechner (USB-Boot): DepthAI lädt Firmware, Verarbeitungspipeline und Modelle über USB
- USB3-Kabel (im USB-A-Stecker meist ein blauer Einsatz); über 2 m empfiehlt der Hersteller ein aktives USB3-Kabel
- Raspberry Pi: alle USB-Ports zusammen liefern bis 1,2 A - bei mehreren USB-Geräten ist eine externe Versorgung nötig
Inbetriebnahme der OAK-USB-Kameras - Leitfaden des Herstellers (EN)
DepthAI-Funktionen und Kompatibilität
Laut Herstellergrafik: Funktionen aller OAK-Kameras, die auch dieses Modell bietet.
- Inferenz neuronaler Netze
- Entzerrung (Warp, Dewarp)
- Objektverfolgung
- Kodierung H.264 und H.265
- Merkmalsverfolgung
- Kodierung MJPEG
- Zoom, der der Bewegung folgt
- Eckenerkennung
- Python (DepthAI)
- USB Video Class (UVC)
- voll kompatibel mit OpenVINO
Spezifikation
| Typ | KI-Kamera mit 13-MP-Weitwinkel-Farbkamera und Prozessor Luxonis RVC2 (Movidius Myriad X), ohne Tiefenmessung; Lite-Version der OAK-1 W |
| KI-Leistung | Prozessor Luxonis RVC2: 4 TOPS, davon 1,4 TOPS für neuronale Netze; jedes KI-Modell, auch mit eigener Architektur, nach Konvertierung |
| Video-Encoding | H.264, H.265, MJPEG; 4K bei 30 fps, 1080p bei 60 fps |
| Software | DepthAI (C++ und Python): ImageManip (Entzerrung, Skalierung, Zuschnitt), Kantenerkennung, Merkmalsverfolgung, ObjectTracker 2D, eigene CV-Funktionen und Logik direkt in der Kamera; OAK Viewer; ROS-Code des Herstellers (depthai-ros) |
| Datenschnittstelle | USB-C, USB 3.2 Gen 1 (5 Gbit/s); Strom und Daten über ein Kabel; Betrieb auch an USB 2 |
| Versorgung | über USB-C, Strom und Daten über ein Kabel; der Hersteller empfiehlt eine externe Versorgung (aktiver USB3-Hub oder Y-Adapter) |
| Versorgungsspannung | 5 V, max. 5,25 V; Grenzbereich 3,5-5,5 V (Datenblatt) |
| Betriebsstrom | Eingangsstrom bis 2 A (Datenblatt); OAK-Kameras nehmen je nach Modell und Last 500-900 mA auf (USB-Leitfaden) |
| Integration | voll kompatibel mit OpenVINO, USB Video Class (UVC), Python (Herstellergrafik) |
| Leistungsaufnahme | bis ca. 5 W mit allen Funktionen auf 100 % (Grundlast und Kamerastream 2,5-3 W, KI bis 1 W, Videoencoder bis 0,5 W); Datenblatt: Bedarf 4-7,5 W, typisch 5 W, nach dem Start ohne Last 2,5 W |
| Speicher | EEPROM I2C 32 kbit; die Kamera startet vom Rechner (USB-Boot): DepthAI lädt Firmware, Verarbeitungspipeline und Modelle |
| Kompatibilität | Rechner mit Windows, macOS und Linux (unter Linux eine udev-Regel), auch Raspberry Pi; DepthAI in Python und C++ |
| Betriebstemperatur | -20 bis 50 °C (Umgebung, volle Prozessorlast); über 105 °C am Prozessor schaltet DepthAI das Gerät ab |
| Montage | Stativgewinde 1/4" und zwei M4-Bohrungen im Abstand von 2,5 cm an der Rückseite |
| Bauform | Aluminium in Industriequalität, Frontscheibe aus Gorilla Glass |
| Abmessungen | 36 × 54,5 × 27,8 mm |
| Gewicht | 53 g |

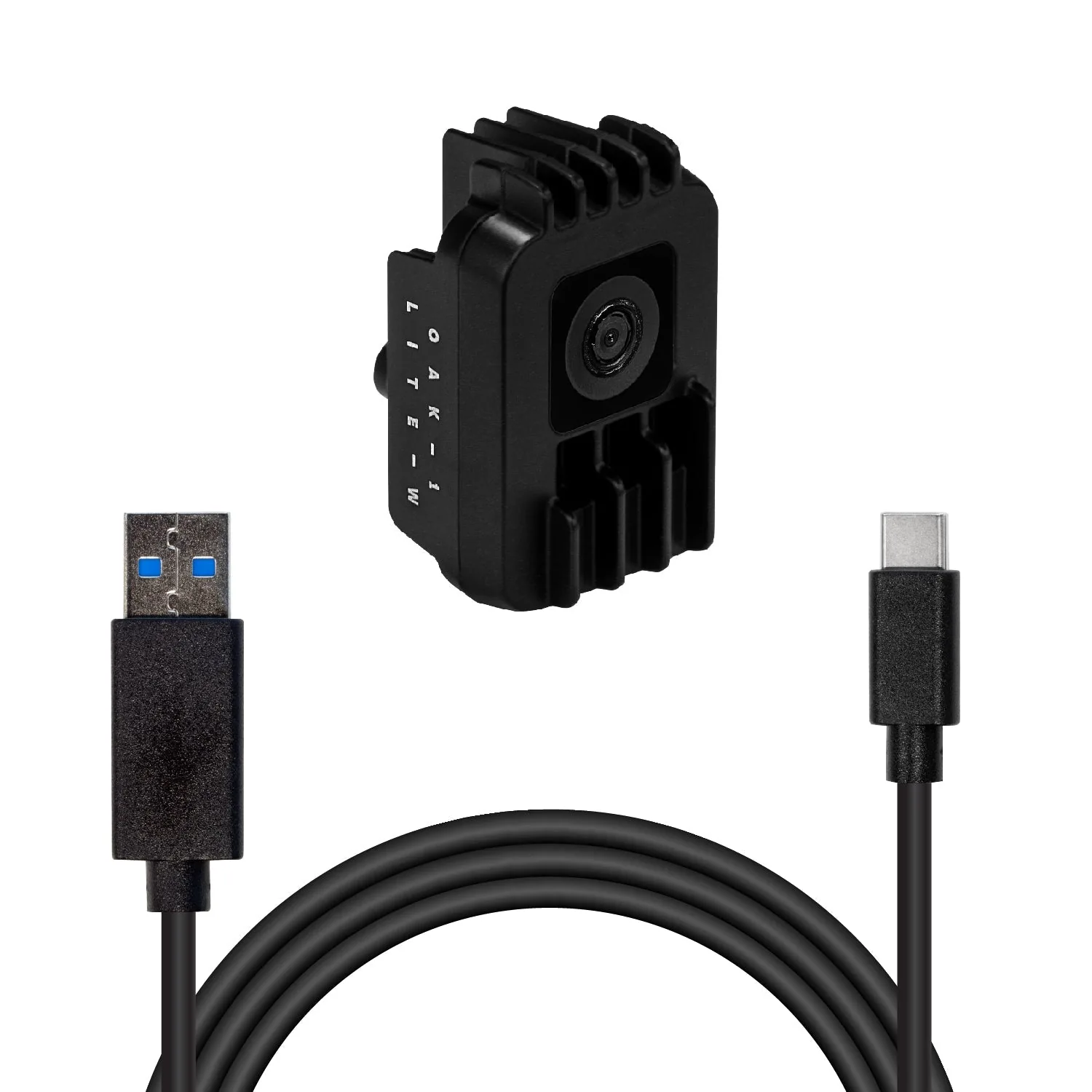

| Lieferumfang | Kamera OAK-1 Lite W, Kabel USB-C / USB-A 1 m (USB-CA-1m), Reinigungstuch |
| Zertifizierung | CE (Richtlinien EMV 2014/30/EU und RoHS 2011/65/EU), FCC Part 15, Klasse A - Erklärung des Herstellers |
| US-Exportklassifizierung | EAR99 |
| RGB-Sensor | IMX214 (PY061), Weitwinkel, Fixfokus: 13 MP (4208 × 3120) bis 35 fps, scharf ab 50 cm, Rolling Shutter, Sichtfeld 117° / 105° / 88°, 1/3,1", F2,2, f = 2,62 mm, Pixel 1,12 µm, IR-Sperrfilter 650 nm |
| Modellvarianten | SKU OAK-1-Lite-W (eine Variante) |
Downloads
- OAK-1 Lite W - HerstellerdokumentationSeite des Herstellers
Varianten, Sensoren, Stromversorgung und Betriebstemperatur.
- OAK-1 Lite W - 3D-Modelle des Gehäuses (GitHub des Herstellers)Dateien des Herstellers
Dateien für Halterungen und Einbau. Der Hersteller verlinkt den Ordner der OAK-1 Lite (gleiches Gehäuse).
- CE- und FCC-Konformitätserklärung (PDF)PDF des Herstellers
Dokument des Herstellers für OAK-1, OAK-1 Lite, OAK-1 W, OAK-1 Lite W und OAK-1 MAX.
- Inbetriebnahme der OAK-USB-Kameras - Leitfaden des HerstellersSeite des Herstellers
Installation, Stromversorgung, Kabel und Verbindungsdiagnose.
- DepthAI - SoftwaredokumentationSeite des Herstellers
Bibliothek des Herstellers für C++ und Python: neuronale Netze, Bildverarbeitung, Beispiele.
- depthai-ros - ROS-Code des Herstellers (GitHub)Quellcode des Herstellers
ROS-Pakete des Herstellers für OAK-Kameras.
