Luxonis M8 cable (Male to Male)
Das M8-Kabel Stecker-Stecker, 2 m lang, hat an beiden Enden gerade, verschraubbare M8-Stecker und ist für den M8-Anschluss der OAK-PoE-Kameras der Serie 2 bestimmt. Über diesen Anschluss führt die Kamera unter anderem USB 2.0 sowie FSYNC und STROBE heraus; ein solches Kabel liegt der OAK-D Pro W PoE bei. Verschraubt IP67, Bemessungswerte 30 V AC/DC und 1 A.
Versand als Paket nach Deutschland, Österreich und in die Schweiz: 18 EUR inkl. MwSt. Gewicht mit Verpackung: ca. 0,2 kg. Verkauf ausschließlich an Unternehmen, Institutionen und Hochschulen.
Lieferzeit: ca. 7 Tage ab Auftragsbestätigung.
- 2 m
- Länge
- 2 × M8-Stecker
- Anschlüsse
- IP67
- Schutzart
Produktbeschreibung

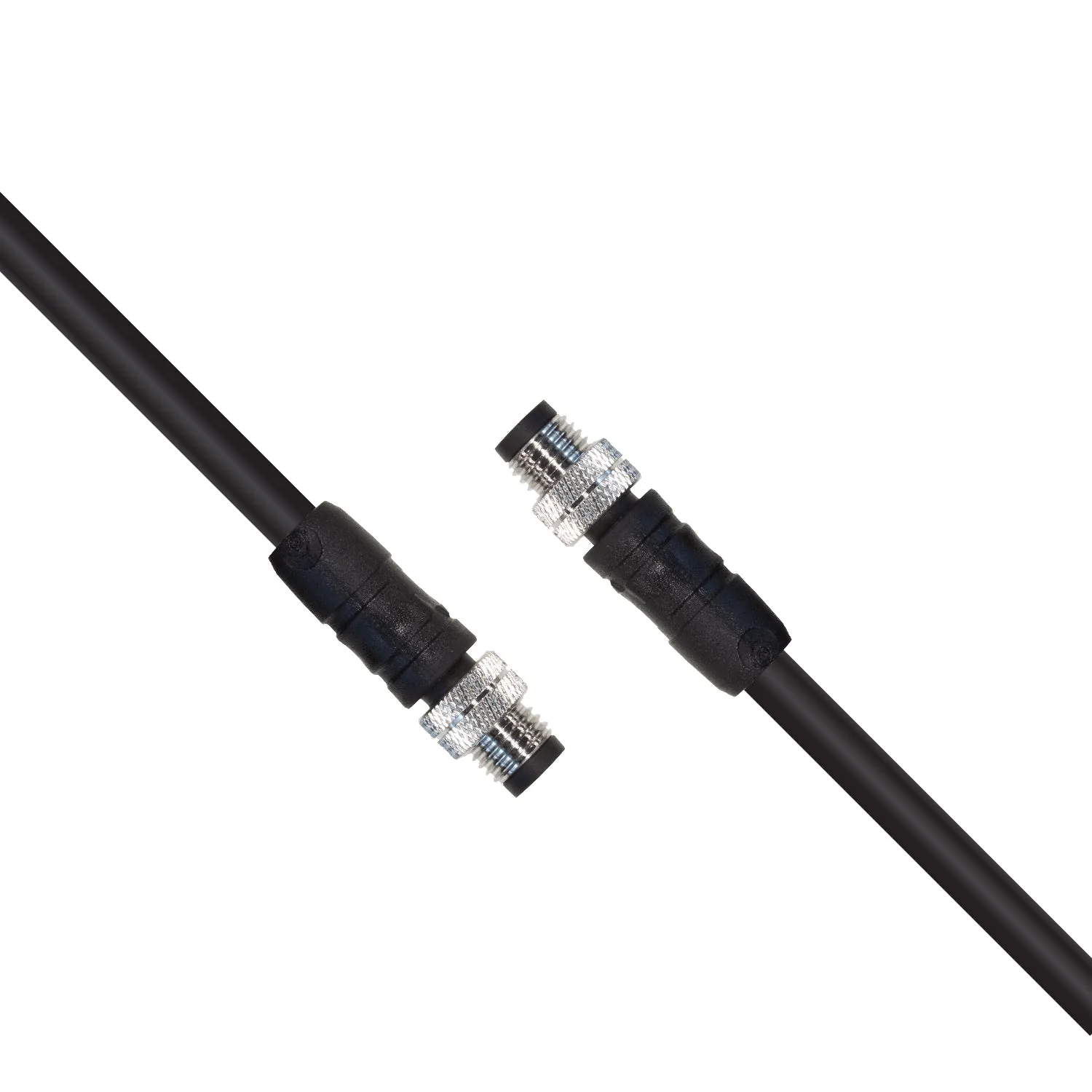

M8-Kabel mit 2 m Länge und geraden M8-Steckern an beiden Enden, mit Gewinde gesichert. Der Hersteller sieht es für die OAK-PoE-Kameras der Serie 2 vor, deren M8-Anschluss USB 2.0, isolierte FSYNC- und STROBE-Signale, 5 V für Zubehör und einen Hilfs-GPIO herausführt. Ein Kabel desselben Typs (M8 Stecker-Stecker, 2 m) legt der Hersteller der OAK-D Pro W PoE bei. Verschraubt erreichen die Steckverbinder IP67, die Bemessungswerte betragen 30 V AC/DC und 1 A.
Die Stecker an beiden Enden verbinden zwei M8-Buchsen, etwa den Kameraanschluss mit einem Gerät oder Adapter mit M8-Buchse. Die M8-Buchse der OAK-PoE-Kameras der Serie 2 ist laut Dokumentation 8-polig und A-codiert; eine Schutzkappe für den freien Anschluss liegt der Kamera bei.
Bei den Kameras der Serie 2 sind FSYNC-Eingang und STROBE-Ausgang isoliert und haben eine eigene Masse, der STROBE-Ausgang ist ein offener Kollektor. Ein externer Triggerimpuls wird laut Hersteller mit 12 V (bis 24 V) und invertierter Logik angelegt: Das Ereignis erfolgt bei 0 V auf der FSYNC-Leitung. Die USB-2.0-Leitungen dienen unter anderem zum Neuflashen der Firmware im USB-Boot-Modus. Die Steckverbinder sind verschraubbar, die Adern an die Kontakte gelötet; der Hersteller nennt Verschmutzungsgrad 3, mindestens 100 MΩ Isolationswiderstand, über 100 Steckzyklen und Betrieb von -20 bis 85 °C.
Kompatibilität
Laut Hersteller ist das Kabel für die OAK-PoE-Kameras der Serie 2 bestimmt: OAK-D S2 PoE, OAK-D Pro PoE, OAK-D W PoE und OAK-D Pro W PoE. Die M8-Buchse dieser Kameras ist 8-polig und A-codiert. Ein Kabel dieses Typs (M8 Stecker-Stecker, 2 m) liegt der OAK-D Pro W PoE bei.
- Luxonis OAK-D S2 PoE - Auto Focus - Produktkarte
- Luxonis OAK-D S2 PoE - Fixed Focus - Produktkarte
- Luxonis OAK-D Pro PoE - Auto Focus - Produktkarte
- Luxonis OAK-D Pro PoE - Fixed Focus - Produktkarte
- Luxonis OAK-D Pro PoE - OV9782 - Produktkarte
- Luxonis OAK-D W PoE - IMX378 - Produktkarte
- Luxonis OAK-D W PoE - OV9782 - Produktkarte
- Luxonis OAK-D Pro W PoE - IMX378 - Produktkarte
- Luxonis OAK-D Pro W PoE - OV9782 - Produktkarte
Funktionen
M8-Stecker an beiden Enden
Gerade Stecker mit Schraubverriegelung verbinden zwei M8-Buchsen; verschraubt IP67.
Für den M8-Anschluss der Serie 2
8-polige, A-codierte Buchse: USB 2.0, isoliertes FSYNC und STROBE, 5-V-Versorgung und GPIO.
30 V AC/DC, 1 A, -20 bis 85 °C
Über 100 Steckzyklen, Adern an die Kontakte gelötet, Isolationswiderstand mindestens 100 MΩ.
Anwendungen
Triggerung und Beleuchtung
Verbindung des M8-Anschlusses der Kamera mit einem Gerät mit M8-Buchse, das einen FSYNC-Impuls liefert oder das STROBE-Signal zur Lichtsteuerung nutzt.
Ersatz für die OAK-D Pro W PoE
Ein zweites Kabel desselben Typs wie im Lieferumfang der Kamera: als Ersatz oder für einen zweiten Versuchsstand.
Wichtigste Komponenten
Ein voll konfiguriertes Modell KANN enthalten:
- M8-Kabel Stecker-Stecker, 2 mGerade M8-Stecker an beiden Enden, verschraubbar.
Spezifikation
| Typ | M8-Kabel: Stecker - Stecker |
| Anschlüsse | M8 gerade, Stecker an beiden Enden |
| Kabellänge | 2 m (6 ft) |
| Steckerverriegelung | Schraubverriegelung |
| Leiteranschluss | gelötet |
| Schutzart | IP67 im verschraubten Zustand |
| Betriebstemperatur | -20 bis 85 °C |
| Verschmutzungsgrad | 3 |
| Lebensdauer | über 100 Steckzyklen |
| Bemessungsspannung | 30 V AC/DC |
| Bemessungsstrom | 1 A |
| Isolationswiderstand | mindestens 100 MΩ |
| Kompatibilität | M8-Anschluss der OAK-PoE-Kameras der Serie 2; Buchse an der Kamera: 8 Pins, A-codiert (Herstellerdokumentation) |
| Modellvarianten | SKU AUX8P-M8M8-2m (eine Variante) |
Downloads
- Anschlüsse M8 und M12 - HerstellerdokumentationSeite des Herstellers
Pinbelegung von M8 und M12 in OAK-Kameras verschiedener Generationen.
- Hardware-Synchronisation FSYNC - HerstellerdokumentationSeite des Herstellers
Funktionsprinzip, Betriebsarten und unterstützte Sensoren.
